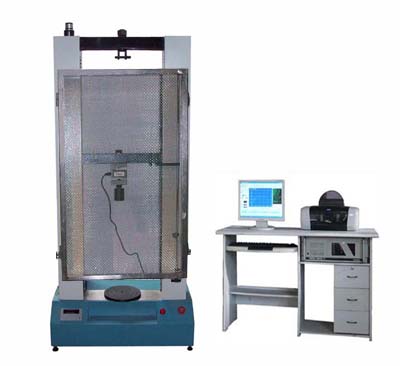

- 微机控制弹簧拉压试验机，是由驱动加载系统、传动系统、测量控制系统等组成，适用于对螺旋圆柱弹簧以及各类弹性元件的力学性能测试。该试验机采用全数字交流伺服电机及驱动器，精密滚珠丝杠副组成传动。通过计算机虚拟仪器技术，实现试验力、位移（变形）、弹簧刚度曲线的显示及各种相关控制及数据处理、报表打印等。
2．方案描述
【主 机】采用门式框架结构，计算机控制加载，通过采用高精度测力传感器及相关机械结构、测量系统，消除试验机运行过程中产生的震动，使整机测量数据准确，运行稳定、可靠，整机基本实现免维护；测力传感器采用机械过载及软件双重保护措施。
采用上空间为弹簧的拉伸试验空间，下空间为压缩试验。
【驱动系统】采用全数字交流伺服电机及驱动器。保证各种控制方式的准确性（位置控制、试验力控制等）。
【传动系统】由高效无间隙同步齿形带及精密滚珠丝杠组成传动系统，运行稳定。
【测控系统】试验力的测量由高精度测力传感器组成，保证测量的稳定性与数据的准确性；位移（变形）的测量采用光电编码器实现。全中文WinXP操作平台，计算机屏幕显示试验力、弹簧的变形量或剩余高度、试验速度、试验力—变形（刚度特性）曲线等，并打印相关试验数据。系统采用智能模式专家设置系统，可以根据自己的需要进行编制试验方式的控制模式。
2.1、设置试验力P,检测弹簧的剩余高度H或变形量F；
2.2、设置弹簧的剩余高度H或变形量F，检测试验力P；
2.3、设置弹簧的预压缩次数，进行预压缩；
2.4、具备智能编程功能；
2.5、具有过载、过压、过电流、极限位置保护等功能。
3．主要技术性能指标
试验机型号 05，1，2，3，5 10，20 30，50 100
1 最大试验力 05，1，2，3，5 10，20 30，50 100
2 试验机级别 1级 0.5级 1级
3 负荷测量范围 0.4%-100%FS(0.5级)/ 1%-100%FS(1级)
4 示值相对误差 ±0.5%(0.5级)/±1%(1级)
5 试验力分辨力 1/±300000F.S(全程分辨力不变)
6 力控速率调节范围 0.005%-5%FS/S
7 力控速率控制精度 速率＜0.05%FS时，为±1%设定值以内
速率≥0.05%FS时，为±0.5%设定值以内
8 变形速率调节范围 0.005-5%FS/S
9 变形速率控制精度 速率＜0.05%FS时，为±1%设定值以内
速率≥0.05%FS时，为±0.5%设定值以内
10 位移速率调节范围 0.005-500mm/min
11 位移精度 0.01mm
12 有效试验跨度 400mm 500mm
13 有效拉伸试验空间 800mm
14 有效压缩试验空间 700mm
15 电源电压 ～220V±10%, 50Hz(必须有可靠的接地措施)
16 机器功率 400W 750W 1500W
17 主机外型尺寸（长宽高）mm 660×415×1500 740×450×1600 755×520×1780 850×555×1900
