- 产品概述

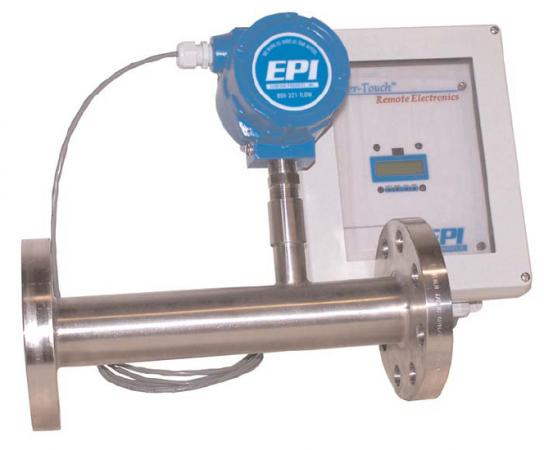

Eldride Products,Inc.（简称EPI），位于美国加州，有20余年的专注设计、开发和生产热式气体质量流量测量计的经验，以其产品种类齐全、优质、方便、可靠、性价比高及耐用赢得了业界广泛的声誉。
产品特点
ü 组态功能: 软件功能强大如改变工程单位、管径、偏差系数、滤波参数、小流量切除、零点校正、标定曲线现场校正等
ü 高低流量追踪: 时间标记最近高低流量值，可复位
ü 外 壳:拆开后盖即可进行电气接线
ü 锂电池后备: 失电时保持计数值和累积值
ü 实时时钟和日历: 带时间标记的报警事件，触发继电器输出信号
ü 2 个输出继电器: 触发用户选择的报警或切换其他设备的开/关
ü 4 条用户定义的标定曲线: 任意切换预先标定的不同曲线（适合一台流量计测量多种气体或同一气体的多段量程）
ü 数字通讯：RS232/485/MODBUS/HART多种数字通讯协议可选
ü 12位A/D: 精确读数，高分辨率，最小量程比 100：1，最大 1000：1
ü 原气标定: 采用过程气体实标，保证测量精度；而不采用空气标后简单换算
ü 4个触摸键: 输入数据、立即响应并可方便键入密码保护仪表
单点式热式气体质量流量计基本工作原理
热式气体质量流量计有一坚固、可清洁的热式质量流量传感器组合。此组合由两个RTD(电阻温度探测器)传感组件组成，其材料是精准级铂电阻和陶瓷。两个铂电阻传感器附于陶瓷基板上，外加一细长的不锈钢保护套。此传感器组合是温度补偿的，且对压力变化不敏感，无需压力修正。流经加热传感组件的气体质量流量是通过传感组件的热传递量来计量的。气体速率增加，传感器传递给流体的热量增多，因此需要供给更多的电流，以维持传感组件的恒定温度差△T。此热传递正比于气体质量流速(密度*流速)。变送器输出的电流对应于流量或流速。传感器、桥路放大器、外壳、探头组成流量变送器。来自变送器的信号通过处理标校转换为线性信号，线性信号输出设为0-5VDC和4-20mA。4-20mA输出可带动500欧负载（包括线路电阻和负载），传感器工作原理图及流量于电压关系图如下：
测量原理小结：
ü 当气体流过，电子单元感应△T的减少并且增加能量以维持恒温差△T
ü 当气体流量减少,电子单元减少对加热探头的能量供应。
对加热探头的总能量供应正比于气体质量流量，微处理器输出线性信号。
多点式探头流量计和均速探头流量计产品技术工作原理
在实际气体质量流量测量中，由于管道截面积很大，或存在有不规则的流动断面，需要用两个以上的探测点，以便求得真实的平均流量信号读数。基于这样的需求，EPI公司设计开发了多点式气体质量流量计。它由两个主要单元组成，流量变送器探头组合和专用显示控制器。流量变送器探头组合是系统的核心，它由两个或更多个流量传感器（最多12个探头）组成。流量变送器有两种规格，即直接输出多个探头的平均流量信号的变送器和输出每个探头的流量信号的变送器。显示控制器将这输入信号转换成0-5VDC和4-20mA信号输出用于直接读数。
除多点流量计外，均速探头（Flow Average Tube）流量计是EPI公司最新独创的技术，探头贯穿整个管道，独特的多孔结构探头对气体流速进行平均，特别适合大口径管道的测量（可提高精度和减少对前后安装直管段长度的要求，实际使用中1D长的直管段就可以满足测量要求）。
技术参数
测量介质： 组份较稳定的单一或混合气体
测量环境： 防爆、非防爆
流量范围： 管道式0.0slpm（F.S.）-38000slpm（F.S.） [SLPM:标准升/分]
插入式0.075Nm/s(F.S.)-200Nm/s(F.S.) [Nm: 标准米/秒]
量 程 比: 最小100:1，最大可达1000：1
介质压力： 最大耐压3.5Mpa扩展至6Mpa
介质温度： 管道式：0℃-65℃，可扩展至 -40℃ - +250℃
插入式：0℃-65℃，可扩展至 -40℃- +450℃
环境温度： 0℃-65℃，可扩展至 -50℃- +120℃
精 度： ±（1%R.D.+0.5%F.S.）
重 复 性： 0.25%满量程
响应时间： 0.9s
功 耗： ≤5W
信号输出： 0-5VDC和4-20mA ；RS232/RS485/MODBUS/HART协议可选
供电电源： AC220V或DC24V
管道口径： 管道式：1/8-4英寸；插入式：80-5000mm（甚至更大）
管路连接： 阳螺纹、法兰及管附件
显 示： 瞬时流量/累积流量以及温度（可选）
探头防尘罩： 用于大流量测量及含粉尘较多气体
球阀曳取器： 用于不截断气流情况下取出流量计
材 质： 316L不锈钢
防护等级： IP66
防爆等级： ExdⅡCT4
产品认证： FM/CE/CSA/ATEX
产品典型应用举例
石油化工行业：加氢催化剂系统装置（管道中H2质量流量的测量）
评注：在该测量中，采用EPI单点式气体质量流量计。使测量准确，测量范围增加，重复性好。只要终端有用气，流量计就能立刻反应出来。
环境保护行业：烟道气测量 （烟道中混合气体NOX+N2+CO2+SO2+O2等）
评注：在该测量中，可采用EPI多点式气体质量流量计。由于采用该流量计，解决了以往采用其它形式流量计测量误差大以及探头被堵塞的弊端，同时多点式气体质量流量计，安装简便，易于清洗，免维护，计量准确。
通风系统：大管径热风测量（火力发电厂一次风）
评注：由于通风管道截面很大,直管段只有1D左右，要想完成一次性测量,必须使用多点式气体质量流量计,是由于介质温度较高,通常在300℃左右,采用多点式气体质量流量计,可对该温度进行补偿,安装简便,便于拆卸,便于检定和标校。
污水处理：曝气流量测量 （曝气中含有杂质和水分等）
评注：在该测量中，采用EPI单点式气体质量流量计。由于采用该流量计，解决了以往采用其它形式流量计测量容易损坏、量程比小和误差大的弊端，同时该气体质量流量计比较适合含水份和杂质的工况条件，测量稳定，仪表寿命长。
石油炼制：火炬气流量测量 （气体中含有H2、CO、H2O等）
评注：在该测量中，采用EPI单点式气体质量流量计。由于采用该流量计，解决了以往采用其它形式流量计（如超声波气体流量计）测量不容易校准和造价高、安装条件苛刻的弊端.该气体质量流量计采用标准火炬气标定，测量准确，稳定性良好，并适合在高温（300℃）高流速（200m/s）条件下的火炬气流量计量。
石油化工行业：天然气传输过程流量测量（管道中天然气质量流量的测量）
评注：在该测量中，采用EPI均速探头式气体质量流量计，采用天然气原气标定，插入DN300管道中，测量准确，稳定性好，是天然气贸易计量中性价比较高的测量解决方案。
钢铁厂：焦炉（高炉）煤气流量测量 （含有煤焦油和水分等）
评注：在该测量中，采用EPI单点式气体质量流量计。由于采用该流量计，解决了以往采用其它形式流量计测量容易堵塞、测量失效的弊端，同时该气体质量流量计比较适合恶劣的工况条件，并能够采用现场仪表气反吹探头，维护工作非常容易。
