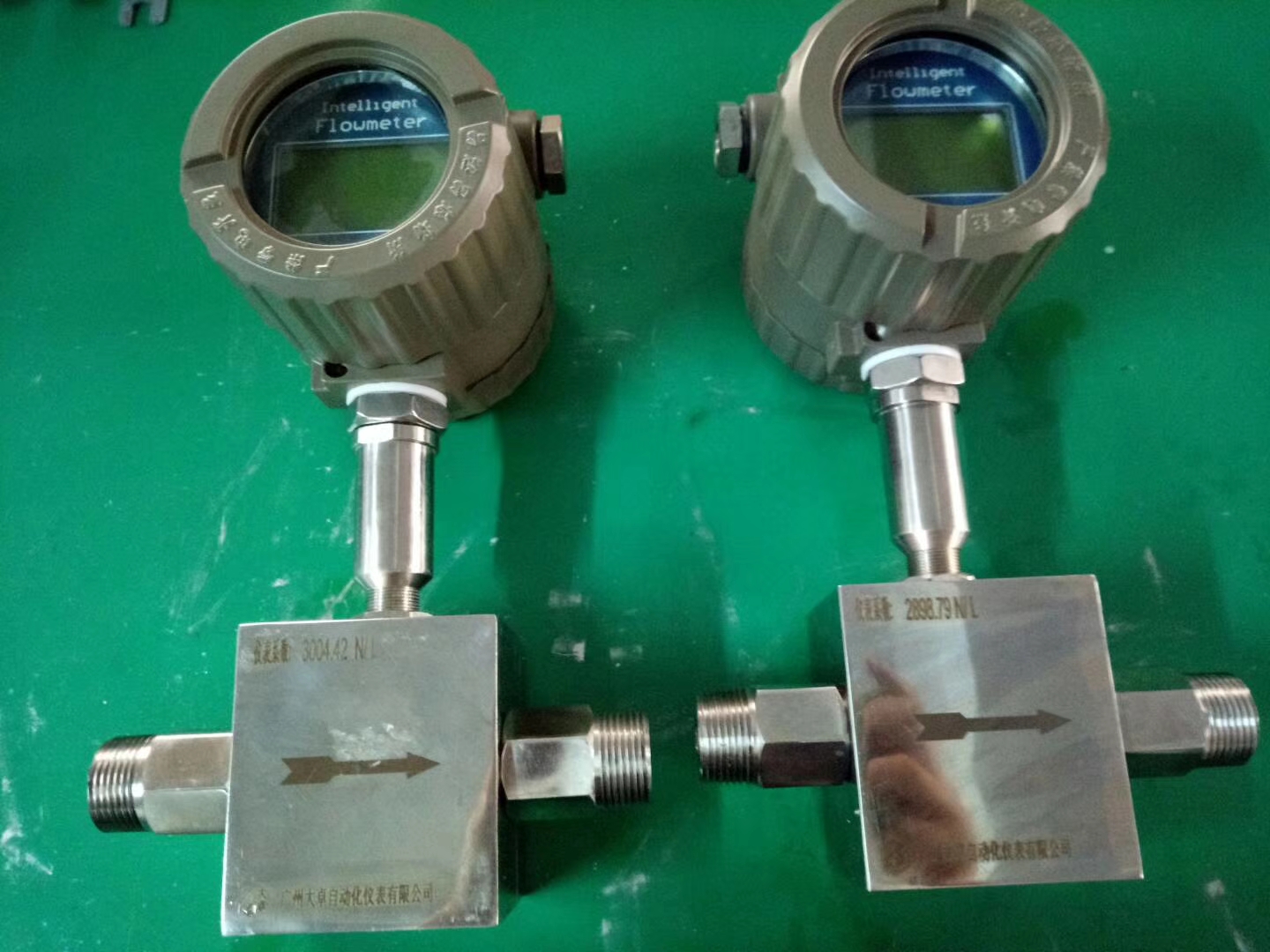

- 水流量计流量记录 测量水流量，定量加水，流量记录 信号输出 PLC控制
工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
式中：
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]
3600——换算系数：
量程比 1:10；1:15；1:20
仪表材质 304不锈钢、316（L）不锈钢等
口径 流量/扩展流量 立方/小时 常规连接方式与耐压等级
DN1 0.00001～0.0025 0.04～0.4 螺纹连接/6.3MPa 10、16、25
DN4 0.04～0.25 0.04～0.4 螺纹连接/6.3MPa 10、16、25
DN6 0.1～0.6 0.06～0.6 螺纹连接/6.3MPa 10、16、25
DN10 0.2～1.2 0.15～1.5 螺纹连接/6.3MPa 4.0、6.3、10、1625
DN15 0.6～6 0.4～8 螺纹连接/6.3MPa 4.0、6.3、10、16、
法兰连接/2.5MPa
DN20 0.8～8 0.45～9 螺纹连接/6.3MPa 4.0、6.3、10、16、
法兰连接/2.5MPa
DN25 1～10 0.5～10 螺纹连接/6.3MPa 4.0、6.3、10、16、
法兰连接/2.5MPa
DN32 1.5～15 0.8～15 螺纹连接/6.3MPa 4.0、6.3、10、16、25
法兰连接/2.5MPa
DN40 2～20 1～20 螺纹连接/6.3MPa 4.0、6.3、10、16、25
法兰连接/2.5MPa
DN50 4～40 2～40 法兰连接/2.5MPa 4.0、6.3、10、16、25
DN65 7～70 4～70 法兰连接/2.5MPa 4.0、6.3、10、16、25
DN80 10～100 5～100 法兰连接/2.5MPa 4.0、6.3、10、16、25
DN100 20～200 10～200 法兰连接/2.5MPa 4.0、6.3、10、16、25
DN125 25～250 13～250 法兰连接/1.6MPa 2.5、4.0、6.3、10、16
DN150 30～300 15～300 法兰连接/1.6MPa 2.5、4.0、6.3、10、16
DN200 80～800 40～800 法兰连接/1.6MPa 2.5、4.0、6.3、10、16
