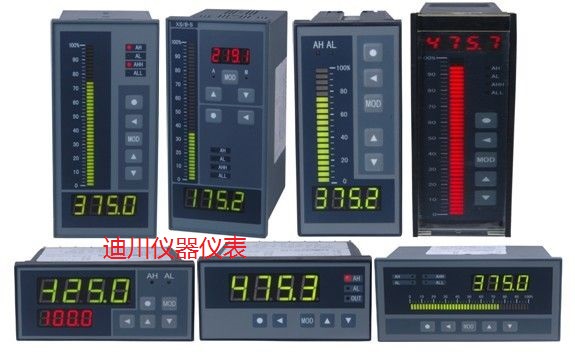

XST/C-S,XST/D-F,XST/E-F数显仪
- 【简单介绍】
XST/C-S,XST/D-F,XST/E-F数显仪印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元,XST/C-S,XST/D-F,XST/E-F数显仪普通电源：用于给变送器供电，输出值与标称值的误差小
【详细说明】
XST/C-S,XST/D-F,XST/E-F数显仪印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元,XST/C-S,XST/D-F,XST/E-F数显仪普通电源：用于给变送器供电，输出值与标称值的误差小
★ 注1：C、D、E型仪表限制为2点，A、B型限制为4点
★ 注2：独立供电，全隔离，2400~19.2K 仪表地址99，应答延迟小于500uS
★ 注3：按使用要求，包括外形，显示方式，清零，报警锁定，最大值记忆，正负极性输入，运算等等。
XST/C-S,XST/D-F,XST/E-F数显仪测量精确 固定分类信号输入，已经各类信号的特点最大限度提升精度、分辨力及抗干扰能力，采用美国CS5523A/D转换器，保证了测量精度和速度
EMC III 超强的抗干扰能力，适用各种复杂现场
宽幅电源 高效率宽电源的开关电源设计
全隔离 输入、输出、外供、通讯全隔离
现场调校方便 具备零点、满度修正，8端折线修正，可设置的数字滤波等软件功能，方便粗粒调校过程中的问题，提高系统精度
面板种类多 数十种系那是面板形式，最大吸纳度满足操作
通讯可靠 带自诊断、自恢复的通讯姐口。透明、高校可靠
报警组态 10种报警方式可设定，满足多种控制要求
接口丰富 具备打印（手动、定时、报警）、RS232、RS485、大屏显示器接口
注1：
III级：适用于典型的工业环境。工业过程设备的使用场所,发电厂和户外高压变电站、继电器房等可作为这类环境的代表XST/C-S,XST/D-F,XST/E-F数显仪。
II级：适用于受保护的环境。工厂和发电厂的控制室或终端室可作为这类环境的代表。
I级：适用于具有良好保护的环境。计算机房可作为这类环境的代表。
*AC 85V~265V（效率高达90%），DC 10V~36V
基本技术规格
4 电 源：85V~265V AC，功耗小于7VA；
10V~36V DC，功耗小于5VA；
其它电源规格以随机说明书为准
4 工作环境：0℃~50℃，湿度低于90%R.H
宽温范围的仪表需在订货时注明
4 显示范围：-1999~9999，小数点位置可设定
4 显示颜色：测量值绿色，设定值红色
4 显示分辨力：1/10000
4 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、
远传压力表7种，其中
电 压：1V~5V DC，0V~5V DC 可通过设定选择
电 流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
4 基本误差：小于±0.2%F.S
4 测量分辨力：1/60000，16位A/D转换器
4 测量控制周期：0.2秒
选配件技术规格
4 报警输出
— 10种报警方式，通过设定选择。延时报警功能
— 继电器输出：触点容量220V AC，3A
— OC门输出（订货时注明）：电压小于30V，电流小于50mA
4 变送输出
— 光电隔离
— 4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
— 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
— 输出分辨力：1/3000（内部分辨力1/4000），
误差小于±0.2% F.S
4 通讯接口
— 光电隔离
— RS232、RS485标准，在订货时注明
— 仪表地址0~99可设定XST/C-S,XST/D-F,XST/E-F数显仪
— 通讯速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
— 仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
— 配套测试软件，提供组态软件和应用软件技术支持
4 打印接口及打印单元
— 内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
— 手动，手动 + 定时，手动 + 定时 + 报警三种打印方式通过设置选择
— 打印内容：时间（年、月、日、时、分），报警状态，测量值，
工程量单位
— 1台打印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元
— 打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
4 外供电源XST/C-S,XST/D-F,XST/E-F数显仪
— 普通电源：用于给变送器供电，输出值与标称值的误差小
于±5%，负载能力大于50mA
— 精密电源：用于给压力、荷重等传感器供电，输出值与标
称值的误差小于0.2%，负载能力大于40mA
— 24V DC，12V DC，5V DC或其它规格，需在订货时注明
4 外供电源
— 普通电源：用于给变送器供电，输出值与标称值的误差小
于±5%，负载能力大于50mA
— 精密电源：用于给压力、荷重等传感器供电，输出值与标
称值的误差小于0.2%，负载能力大于40mA
— 24V DC，12V DC，5V DC或其它规格，需在订货时注明
XST/C-S,XST/D-F,XST/E-F数显仪
内容 代码及说明
XST 单显示
A- 横式160×80×125或竖式80×160×125（W×H×L）
B 96×96×112（W×H×L）
C- 横式96×48×112或竖式48×96×112（W×H×L）
D- 72×72×112（W×H×L）
E- 48×48×112（W×H×L）
面板形式 H 横式
S 竖式
F 方形
显示方式
（LED显示颜色可按订货要求） 1 测量值（绿色）
2 测量值（绿色）+设定值（红色）
3 测量值（绿色）+测量值光柱（绿色）（限A、型仪表）
4 测量值（绿色）+测量值光柱（绿色）+设定值光柱（红色）限A-S型[U1]
5 测量值（绿色）+测量值光柱（绿色）+设定值（红色）限A-S型
输入信号
（其他输入信号，订货时说明） E 热电偶K、S、R、B、N、E、J、T
R 热电阻Pt100、Cu100、Cu50、BA1、BA2、G53
I 直流电流（4~20）mA、（0~10）mA或（0~20）mA
V 直流电压（0~5）V、（1~5）V
M mV信号（订货注明范围）
W 电位器500Ω~5000Ω
L 远传压力表
报警点数量（注1） T□ TO：无报警 T1~T4:1~4点报警 触点容量220VAC,3A
变送输出
（独立供电，全隔离。
10位D/A，误差小于±0.5%） A0 无输出
A1 电流输出（4~20）mA、（0~10）mA或（0~20）mA
A2 电压输出（0~5）V、（1~5）V
或12位D./A，误差小于±0.2% A3 电压输出（0~10）V
A4 其他输出
外供电源 B0 无外供电源
B1 外供24V DC
B2 外供12V DC
B3 外供精密电压源
B4 外供精密恒流源
B5 其他
通讯接口（注2） S0 无通讯接口
S1 RS-232接口
S2 RS-485接口
仪表电源 V0 85V AC~265V AC
V1 10V DC~36V DC
打印功能
（带硬件时钟） P 表示带打印功能，不带可省略
P1 表示带一体化打印机
非标准功能（注3） N N表示非标功能
XST/C-S,XST/D-F,XST/E-F数显仪印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元,XST/C-S,XST/D-F,XST/E-F数显仪普通电源：用于给变送器供电，输出值与标称值的误差小
