- 一、产品概述

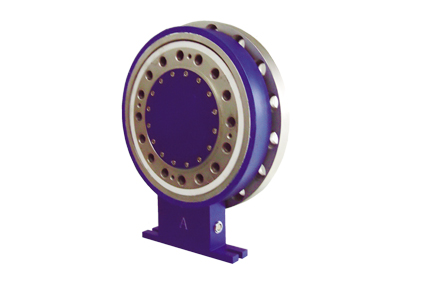

TQ-663型法兰式扭矩传感器采用机器紧凑的法兰-法兰连接设计，其转子一端安装于传动端，另一端直接和负载端联接，能够便捷地安装到传动系统中。除此之外，传感器中内置了转速测量单元。
法兰式扭矩传感器可直接安装于传动设备上。定子环固定于旋转的转子外圈，由定子基座支撑。
传感器体积、尺寸、材料、测量系统和信号传输的设计专门针对发动机试验台架上的恶劣、复杂工况。
二、产品特点
TQ-663型应变式法兰扭矩传感器，内置了数字测量信号调理单元，通过无接触式传输，直接将数据以标准模拟或数字信号方式输出。转子在定子环内转动，不许使用任何机械轴承，因而无磨损。
·0.5或0.1精度级，可选电压或频率信号输出
·高精度磁电转角/转速测量单元，防尘防潮
·通过RS-232C接口实现传感器参数识别、设置、测量和零点平衡
·轴向尺寸非常小
·紧凑的法兰-法兰连接设计
·数字非接触式信号传输
·无轴承，无需维护
·系统自检功能
三、性能参数
1. 量程 N∙m ±100 ... 300k Nm
2. 过载能力:120%
3. 输出信号：5-15KHZ 0-10V 4-20mA
4. 精度等级: 0.5% 0.25% 0.1%
5. 供电：24VDC
6. 工作转速：0-15000转/分
7. 响应频率：100μs
8. 绝缘电阻：＞200MΩ
9. 零点漂移：＜0.5%
10.重复性： ＜0.1%
11.线性： ＜0.1%
12.滞后： ＜0.1%
13.环境温度：-40-60℃
14.相对湿度：＜90%RH
15.运行温度范围 ：-10-70℃
16.存储温度范围 ：-25-80℃
17.传感器幅值：10V
18.传感器功耗：≈4W
19.传感器电流消耗：100MA
20.应变计动态应变波的响应时间：3.2X10-6s
21.传感器壳体：强阳极化铝
