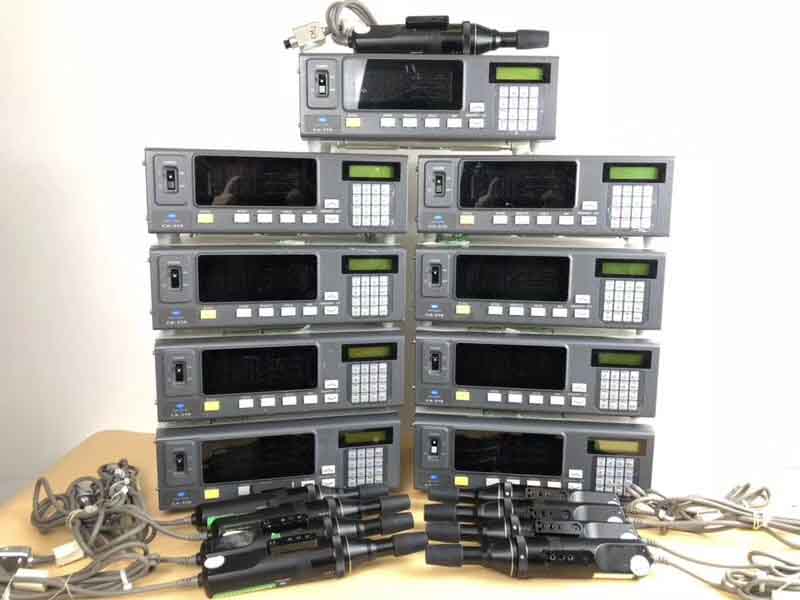

CA-310
新一代产品，超越CA-210
测量LED背光的LCD显示器时，精度更高，速度更快
显示器色彩分析仪
可测量LCD，OEL，FED等显示器件
更快速、更精确、对低亮度更敏感、使用更简便。
主要规格
类别 CA-310 (LED 闪烁度探头 Ø27) CA-310 (LED 闪烁度探头 Ø10)
传感器 硅光元件
测量口径 Ø27 mm Ø10 mm
受光角 ±2.5° ±5°
测量距离 30±10mm 30±5mm
显示范围 亮度 0.0001-1000 cd/m2 0.0001-3000 cd/m2
色度 可显示为4位或3位小数（可选择）
亮度 测量范围 0.0050-1000 cd/m2 0.0150-3000 cd/m2
精度
(白场)*1 10.00-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
±2%±0.0010 cd/m2
±4%±0.0015 cd/m2
±3%±0.0010 cd/m2 30.00-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-29.99 cd/m2
±2%±0.0030 cd/m2
±4%±0.0045 cd/m2
±3%±0.0030 cd/m2
重复性(2δ)*1 1.000-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
0.1%+0.0010 cd/m2
1% + 0.0010 cd/m2
0.2% + 0.0010 cd/m2 3.000-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-2.999 cd/m2
0.1% + 0.0030 cd/m2
1% + 0.0030 cd/m2
0.2% + 0.0030 cd/m2
色度 测量范围 0.0500-1000 cd/m2 0.1500-3000 cd/m2
精度*1
(温度:23°C±2°C,
相对湿度: (40±10)%) 20.00-100 cd/m2
0.0500-4.999 cd/m2
5.000-19.99 cd/m2
120 cd/m2
±0.003 适用于白场
±0.005 适用于白场
±0.004 适用于白场
±0.002 适用于白场
(±0.004 适用于单色)*2 60.00-3000 cd/m2
0.1500-14.99 cd/m2
15.00-59.99 cd/m2
120 cd/m2
±0.003 适用于白场
±0.005 适用于白场
±0.004 适用于白场
±0.002 适用于白场
(±0.004 适用于单色)*2
重复性(2δ)*1 0.5000-1000 cd/m2
0.0500-0.0999 cd/m2
0.1000-0.1999 cd/m2
0.2000-0.4999 cd/m2
0.001
0.010
0.004
0.002 1.500-3000 cd/m2
0.1500-0.2999 cd/m2
0.3000-0.5999 cd/m2
0.6000-1.499 cd/m2
0.001
0.010
0.004
0.002
闪烁度对比度模式 测量范围 5 cd/m2或以上 15 cd/m2或以上
显示范围 0.0~999.9%
精度 ±1 % (闪烁度频率: 30 Hz AC/DC 10% 正弦波)
±2 % (闪烁度频率: 60 Hz AC/DC 10% 正弦波)
重复性 (2δ) 1 % (闪烁度频率: 20-65 Hz AC/DC 10% 正弦波)
闪烁度JEITA模式※3 测量范围 5 cd/m2或以上 15 cd/m2或以上
精度 ±0.5 dB (闪烁度频率:30 Hz AC/DC 10%正弦波)
重复性 (2δ) 0.3 dB (闪烁度频率:30 Hz AC/DC 10%正弦波)
测量速度※4 xyLV 0.0050-0.0999 cd/m2
0.1000-1.999 cd/m2
2.000-1000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒 0.0150-0.2999 cd/m2
0.3000-5.999 cd/m2
6.000-3000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒
闪烁度对比度 16(16)次/秒
闪烁度JEITA *3 0.5 (0.3)次/秒*5
数字 xyLV, T∆uvLV, RGB analyze, XYZ, u'v'LV, 闪烁度 (对比度模式)*3
模拟 ∆x∆y∆LV, R/G B/G∆G, ∆R B/R G/R, 闪烁度 (对比度模式)※3
LCD 2 行16位显示(带背光)
同步模式 NTSC, PAL, EXT, UNIV, INT
被测屏同步频率范围 垂直同步频率: 40-200 Hz (亮度色度测量)，40-130 Hz (闪烁度测量)
记忆通道数 100通道
分析仪模式 标准功能
接口 USB，RS-232C（38400 bps或以下）
多探头扩充 最多5个测量（使用4个探头扩展板CA-B15）
工作温度/湿度范围 温度: 10-28°C，相对湿度70%或以下，无凝露 亮度变化范围: 白场读数的 ±2% 色度变化范围: 白场读数的 ±0.002，测量柯尼卡美能达标准 LCD 单色*1，120 cd/m2，23°C，40%湿度时，读数的 ±0.006
存放温度范围 0-28°C: 相对湿度70%或以下，无凝露 28-40°C: 相对湿度40%或以下，无凝露
输入电压范围 100-240V~, 50-60 Hz, 50 VA
尺寸/重量 主机 340(W)×127(H)×216(D) mm/3.58 kg
探头 Ø49×208 mm / 530 g Ø49×236 mm / 550 g
类别 CA-310 (LED 通用探头 Ø27) CA-310 (LED 通用探头 Ø10)
传感器 硅光元件
测量口径 Ø27 mm Ø10 mm
受光角 ±2.5° ±5°
测量距离 30±10mm 30±5mm
显示范围 亮度 0.0001-1000 cd/m2 0.0001-3000 cd/m2
色度 可显示为4位或3位小数（可选择）
亮度 测量范围 0.0050-1000 cd/m2 0.0150-3000 cd/m2
精度
(白场)*1 10.00-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
±2%±0.0010 cd/m2
±4%±0.0015 cd/m2
±3%±0.0010 cd/m2 30.00-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-29.99 cd/m2
±2%±0.0030 cd/m2
±4%±0.0045 cd/m2
±3%±0.0030 cd/m2
重复性 (2δ)*1 1.000-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
0.1%+0.0010 cd/m2
1% + 0.0010 cd/m2
0.2% + 0.0010 cd/m2 3.000-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-2.999 cd/m2
0.1% + 0.0030 cd/m2
1% + 0.0030 cd/m2
0.2% + 0.0030 cd/m2
色度 测量范围 0.0500-1000 cd/m2 0.1500-3000 cd/m2
精度*1
(温度:23°C±2°C,
相对湿度: (40±10)%) 20.00-1000 cd/m2
0.0500-4.999 cd/m2
5.000-19.99 cd/m2
120 cd/m2
±0.003 适用于白场
±0.005 适用于白场
±0.004 适用于白场
±0.002 适用于白场
(±0.004 适用于单色)*2 60.00-3000 cd/m2
0.1500-14.99 cd/m2
15.00-59.99 cd/m2
120 cd/m2
±0.003 适用于白场
±0.005 适用于白场
±0.004 适用于白场
±0.002 适用于白场
(±0.004 适用于单色)*2
重复性 (2δ)*1 0.5000-1000 cd/m2
0.0500-0.0999 cd/m2
0.1000-0.1999 cd/m2
0.2000-0.4999 cd/m2
0.001
0.010
0.004
0.002 1.500-3000 cd/m2
0.1500-0.2999 cd/m2
0.3000-0.5999 cd/m2
0.6000-1.499 cd/m2
0.001
0.010
0.004
0.002
闪烁度对比度模式 测量范围 -
显示范围 -
精度 -
重复性 (2δ) -
闪烁度JEITA模式*3 测量范围 -
精度 -
重复性 (2δ) -
测量速度*4 xyLV 0.0050-0.0999 cd/m2
0.1000-1.999 cd/m2
2.000-1000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒 0.0150-0.2999 cd/m2
0.3000-5.999 cd/m2
6.000-3000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒
闪烁度对比度 -
闪烁度JEITA *3 -
数字 xyLv, T∆uvLv, RGB分析, XYZ, u'v'Lv
模拟 ∆x∆y∆Lv, R/G B/G∆G, ∆R B/R G/R
LCD 2 行16位显示(带背光)
同步模式 NTSC, PAL, EXT, UNIV, INT
被测屏同步频率范围 垂直同步频率: 40-200 Hz
记忆通道数 100通道
分析仪模式 标准功能
接口 USB，RS-232C（38400 bps或以下）
多探头扩充 最多5个测量（使用4个探头扩展板CA-B15）
工作温度/湿度范围 温度: 10-28°C，相对湿度70%或以下，无凝露 亮度变化范围: 白场读数的 ±2% 色度变化范围: 白场读数的 ±0.002，测量柯尼卡美能达标准 LCD 单色 *1，120 cd/m2，23°C，40%湿度时，读数的 ±0.006
存放温度范围 0-28°C: 相对湿度70%或以下，无凝露 28-40°C: 相对湿度40%或以下，无凝露
输入电压范围 100-240V~, 50-60 Hz, 50 VA
尺寸/重量 主机 340(W)×127(H)×216(D) mm/3.58 kg
探头 Ø49×208 mm / 530 g Ø49×236 mm / 550 g
*1 在柯尼卡美能达标准条件下（标准LCD，6500K和9300K）。
*2 在白场亮度为120 cd/m2时测量单色亮度。
*3 闪烁度（JEITA模式）测量仅在SDK软件下支持。
*4 测量探头连接P1口，使用USB接口（波特率：38400）。
*5 使用柯尼卡美能达计算机测量（P3-600MHz）。
