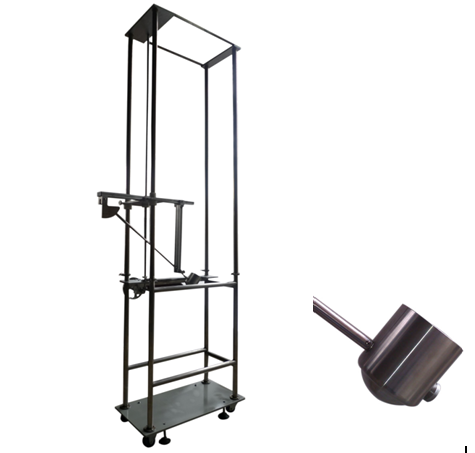

- 摆锤冲击试验装置
一、 产品概述
依据IEC60068-2-75，IEC 62262 ，高压开关标准要求制作：GB7251-2013《低压成套开关设备和控制设备》、GB3906-2006 《3.6KV-40.5KV交流金属封闭开关设备和控制设备》、GB/T 11022—2011《高压开关设备和控制设备标准的共用技术要求》、GB/T 1984—2014 《高压交流断路器》、GB/T 7674-2008 《额定电压72.5kV及以上气体绝缘金属封闭开关设备》等。
二、用途：
主要用于JP柜、低压开关柜、电缆分支箱、计量表箱、LED灯具等产品的机械碰撞试验，通过更换不同类型的锤击头实现各种能量的碰撞试验。本装置具有操作简单，使用方便，安装快捷等优点。
二、 技术参数
1、摆杆：长度1000㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量；
2、冲击点上下可调，行程200-1200mm,可定制高度，冲击装置前后左右可移动。
3、撞击锤头见表1撞击元件特性，配2，5,10,20J锤头摆杆，50J选配。
4、冲击能量、等效质量与跌落高度对照见表2 跌落高度。
5、IK等级参数对应表见表3 IK代码及其相应碰撞能量的对应关系
6、结构原理：试样为正常安放，调整冲击点，定位冲击装置，按释放杆锤头自由冲击试样。
