主要用于对金属和非金属材料进行轴向对称性循环疲劳试验,采用宽调速范围的电液伺服阀组及计算机数控技术,组成全数字式闭环速控数字系统,能够精确地测量和控制试验全过程,满足GB/T3075-1982《金属轴向疲劳试验方法》要求。

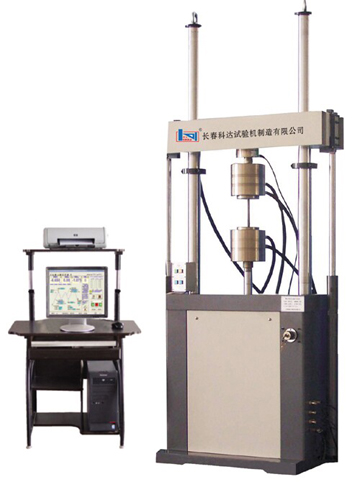

主机采用双立柱或四立柱式单空间结构,弹性横梁锁紧机构和独特的油缸活塞副,双液压缸调整试验空间。轮辐式或柱式负荷传感器置于横梁下端并与上夹头体相连结。
该机为动静式试验机,同时也可以进行静态拉伸、悬空弯曲,紧凑拉伸、蠕变试验,以及断裂力学研究和岩土力学研究等相关试验。
具负荷、位移、变形三种控制方式及控制方式之间的无冲击切换功能。
计算机屏幕适时显示测试结果及试验曲线,并可进行贮存和再现,打印试验报告。
试验波形:正弦波、三角波、方波、随机波等。
频率范围:0.01-50Hz(具体视振幅等参数确定)。
主要技术参数:
规格 |
单位 |
PWS-100 |
PWS-300 |
PWS-500 |
PWS-1000 |
最大试验力 |
kN |
100 |
300 |
500 |
1000 |
最大动载荷 |
kN |
40 |
120 |
200 |
400 |
测量范围 |
%FS |
2-100 |
|||
力值精度 |
% |
≤±1 |
|||
位移精确度 |
mm |
±0.5 |
|||
变形精确度 |
%FS |
±0.5 |
|||
拉伸空间 |
mm |
700 |
1000 |
1200 |
|
夹持范围 |
mm |
Φ6-20 |
Φ8-24 |
Φ10-30 |
Φ20-54 |
最大振幅 |
mm |
±20 |
±40 |
±50 |
|
总功率 |
kW |
50 |
55 |
80 |
110 |
主机外形尺寸 |
mm |
900×600×2700 |
1100×850×3250 |
1220×1100×4500 |
1310×1200×4950 |
