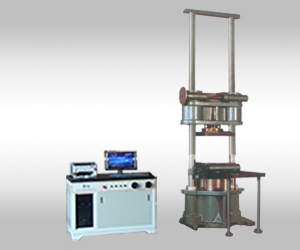

YAW-5000kN微机控制电液伺服压力试验机主要由双丝杠移动横梁主机、压差式伺服油源,全
数字闭环测控卡和计算机软件控制系统所组成。
主机采用双丝杠高空间结构,通过移动横梁调节试验空间,超精密加工的柱塞式工作油缸组
件安装在机座中央,常规型的测力元件采用液压式传感器,通过管接头,与油缸连通。横梁通过
传动螺母与丝杠联接,移动横梁安装有蜗轮蜗杆传动系统,经链轮,链条传动,驱动传动螺母转
动,通过丝杠上、下运动,达到调节试验空间的目的。横梁下端中央设置球面调心支承,调心支
承与上压板联接,保证试样端面均匀受力,使试验数据准确无误。
型号 |
单位 |
YAW-2000 |
YAW-5000 |
|
最大试验力 |
kN |
2000 |
5000 |
|
示值精度 |
% |
±1 |
||
测量范围 |
% |
普通型2-100;精密型0.4-100(连续全程测量不分档) |
||
活塞行程 |
mm |
200 |
250 |
|
压板尺寸 |
mm |
470×470 |
800×600 |
|
压缩空间 |
mm |
0-1500 |
0-1500 |
|
立柱间净距离 |
mm |
520 |
680 |
|
净重 |
主机 |
mm |
1000×670×3000 |
1200×830×3850 |
油源 |
mm |
1200×650×800
|
