盘式扭矩传感器
- 用 途：
- 发动机风机卷扬机钻探机械设备负载扭矩检测等
- LKN-206盘式传感器是在标准测扭应变传感器的技术基础上研制
开发的新产品，适用于各类要求体积小、转速高的测量现场。
型盘式扭矩测量是法兰基于应变原理, 集成数字测量, 预调
理系统产生, 模拟或数字输出信号非接触传输转子在定子环
内转动, 无机械轴承, 因此免于磨损
技术指标:
指标名称 性能指标
测量范围 0～ ±100. ±200. ±500. ±1000 .±5000N.±10000N.m
供电及输出 ±15V DC ≥50mA 输出：频率方波10 KHz±5KHz
24 V DC 输出：电流信号4~20mA，电压信号1~5VDC
转速量程 0~3000转/分，0~6000转/分,0~8000转/分,0~12000转/分,0~15000转/分
转速信号 60脉冲/转/30脉冲/转
精度 ±0.25 % F· S ， ±0.5 % F· S
零点温飘 ＜0.2 % F· S /10℃
绝缘阻抗： >500MΩ
年稳定性 0.3 % F· S /年
环境温度 －20 ～ 60℃
安全过载 150 %
断裂负载 200 %
相对湿度 0～90% RH
技术特点：

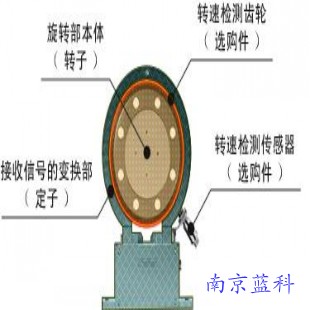

▲传感器结构分为静子和转子两部分采用非接触式无线输入和输出方式传输信号。
▲传感器静子和动子无任何接触避免了轴承摩擦力矩的误差
▲传感器采用发兰联接方式缩短了动力和负载之间距离为扭矩测量带来了很多方便
▲.具有稳定性好.精度高.可靠性好。
▲体积小，重量轻，易于安装。
▲可以测量正反向扭距和转速。
▲不需反复调整零位即可连续测量正反向扭距信号。
