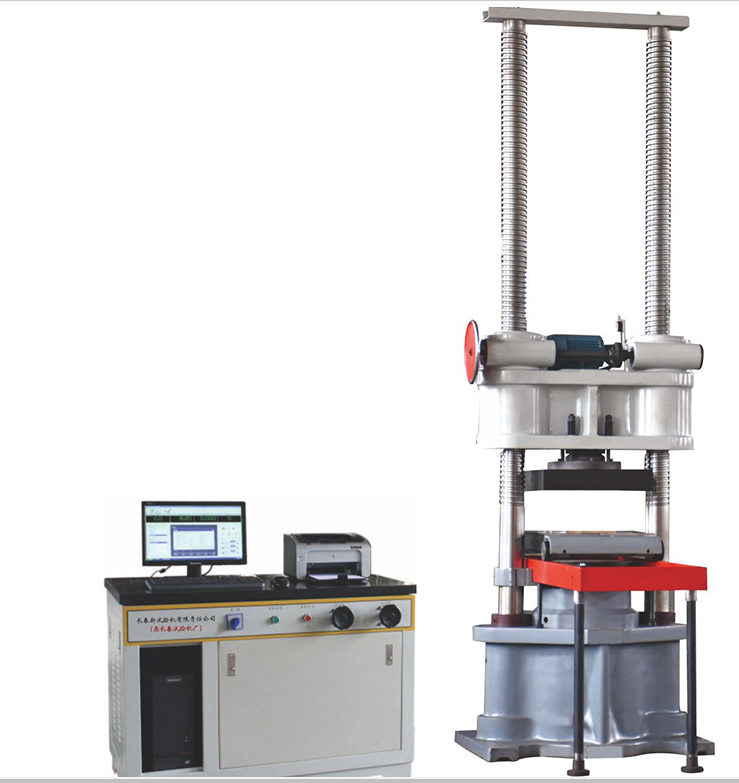

YAW系列微机控制电液伺服压力试验机
- 用 途：
- 主要用于对对金属和非金属结构件、长柱体试件进行抗压性能测试
- YAW系列微机控制电液伺服压力试验机主要用于对对金属和非金属结构件、长柱体试件进行抗压性能测试，其中600kN规格的压力试验机主要针对于飞机起落架和矿井支架测试。增加弯曲试验装置（又称反弯梁，为可选购附具）可进行抗弯/抗折性能测试。也可用于对普通金属和非金属试样进行抗压强度测试。由宽调速范围的电液比例伺服阀与计算机及测控单元所组成伺服控制系统，能精确地控制和测量试验全过程。整机由主机、伺服液压源、计算机测控系统等部分组成。
■具有YEW系列微机屏显式液压压力试验机所拥有的一切功能(祥见该网页介绍)，可进行在伺服控制条件下的精确压缩试验，增加弯曲试验装置后可进行在伺服控制条件下的精确抗弯/抗折试验；
■主机采用油缸下置式、双立柱、活动横梁、单空间框架结构。
■2000kN和5000kN两种压力试验机下压板为小车式结构，可在轨道上行走，方便试样的装卸。
■上压板安装于活动横梁的下部，通过球面支撑与活动横梁相连接，试验过程中可即时调整压板间的平行度。
■具有较大的试验空间和较大面积的压板，最大试验空间或压板面积可以依照用户的要求制造。根据需要可选购弯曲试验装置。最大试验空间可根据用户要求制造。
■通过计算机控制的方式，实现在伺服控制条件下精确压缩试验。
■具有试验力、位移两个个控制通道及与之相对应的试验力、应力、位移三种控制方式，控制方式间可随机/随意切换；PID控制参数可在线调整。
■可进行等速率试验力、等速率应力、等速率位移试验和恒试验力、恒应力、恒位移试验；
■可按照设定加载方式完成多种波形的低周循环测试。
■具有自动和手动两种控制方式
■测量控制软件采用VC++语言编程，可在WindowsXP/W7等多种操作系统下工作。
主要技术参数(可按客户要求)
型号
单位
YAW-600
YAW-2000
YAW-5000
最大试验力
kN
600
2000
5000
示值精度等级
级
1
试验力测量范围
%
2-100
试验力示值相对误差
%
≤±1
试验力分辨率
最大试验力的1/300000码（全程分辨率不变）
位移测量相对误差
%FS
≤±0.5
位移测量分辨力
mm
0.002
速率控制精度
1%（设定值）
压缩空间
mm
3000
1500
活塞行程
mm
400
200
立柱净间距
mm
850
580
680
压板尺寸
mm
400×400
520×520
700×520
