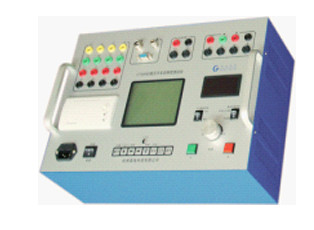

RF250高压开关动特性测试仪

适用真空、SF6、油开关合分时间、弹跳、次数、同期、自动重合闸、行程、速度测试

■160128大屏幕液晶全中文菜单，内置多种速度定义、分析、波形打印，数据存储、数据上传

■12路500KV抗干扰双电源共端，最大测时12S

■1路光电测速，配置角度、直线传感器

■内DC30-250V可调电源

■具备电压、电流、传感器、断口跳变同步触发

■可直接设置标准行程值角度测速

■测试时间：0-999-11999ms，弹跳:0-10ms

■精度0.1%+0.1ms

■分辨率：0.1ms

技术指标

时间测试：

测试范围：0.1ms～1S～12S

准确度：  ±（0.1%读数+2个字）

图形显示：1S内，13路≮0.1ms所有跳变

速度测试

测速范围：1mm传感器（油开关，SF6）   0.01～20.00m/s0.1mm传感器（真空开关）    0.001～2.00m/s

1°角度传感器（真空开关，SF6）  1周波/ 1°

准 确 度：1mm传感器 ±（1%读数+1个字）0.1mm传感器 ±（2%读数+1个字）

1°角度传感器 ±（1%读数+1个字）

　　图形显示：Ｖ-t及曲线上每一点（Ｖ，t）的数值

行程测试

测试范围：1mm传感器 0～999mm0.1mm传感器 0.1～40mm

1°角度传感器 0～360°

准 确 度：±（1%读数+1个字）

图形显示：S-t曲线及每1mm或0.1mm或1°位移（转角）的数值

电流特性测试

测试范围：40mA～10A

分 辨 率：40mA

准 确 度：±（1%读数+40mA）

图形显示：I-t曲线及曲线上每一点(I,t)的参数值

触发方式：线圈电压、电流，传感器、断口信号任一同步触发

直流电源

输出电压：30～250V连续可调

输出电流：≤ 20A

负载变化率：≤ 1%
