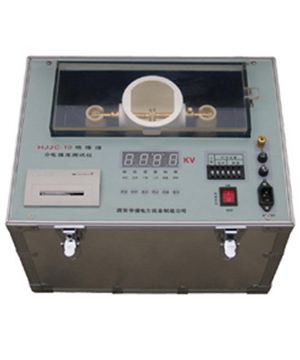

JJC全自动绝缘油介电强度测定仪
本产品是依照国际电工委员会标准IEC156《绝缘油介电强度测试法》和国标GB507-86的要求,充分考虑国内外用户需求的基础上设计JJC-II型微电脑全自动绝缘油介电强度测定仪。
本机采用中央处理器、大规模集成电路等先进技术组成自动化测试设备,操作过程全自动化,并能通过面板配置的微型打印机打印试油试验数据,该设备与普通仪表及同类型仪器相比具有试验稳定性好,精度高,并具有良好的操作性,该设备在试油操作中有多种试验运行方式,主要特点:
1、全自动试验方式:连续6次试验,自动求平均值,通过面板打印机来打印出6次试验数据及平均数。
2、单次自动试验方式:自动完成1次试验,并打印出单次试验数据。
3、本机采用交流可逆电机按3千伏/秒的匀速带动调压器经升压变压器升压,当油样被击穿时,保护系统自动切断升压供电回路,同时保护电路给系统提供一个中断信号,系统响应后执行试油击穿程序,其主要操作内容:
四位数码管以连续8次闪烁显示,提示试油击穿;
记录试验数据;
程控自动执行回零操作。回零后,根据试验次数识别是否再进行下一个试验操作周期或自动退出试验状态。
主要技术指标:
项目 |
技术指标及参数 |
备注 |
测量范围 |
0~80KV |
|
精度 |
1.5级 |
|
显示方式 |
四位LED数码管 |
|
升压速度 |
3kV/s |
|
电极形式 |
标准平板 |
|
电极间隙 |
标准2.5mm |
|
工作环境 |
温度00C~450C 相对湿度<75% |
|
工作电压 |
交流220V±10%,50Hz |
电源保险为3A |
最大功耗 |
1000W |
击穿瞬间 |
操作方式 |
全自动 |
|
体积 |
430×350×300(mm) |
|
重量 |
23kg |
|
