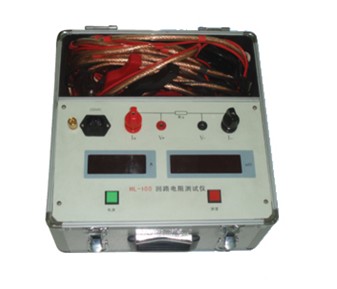

HL-100A回路电阻测试仪

一、概述

以前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量偏差大，掩盖了真实的接触电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定，以保证准确度。

本回路电阻测试仪是采用数字电路技术和开关电路技术制作，它是用于开关控制设备的接触电阻、回路电阻测量的专用设备；其测试电流采用国家标准GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并用数字显示．该仪器测量准确、性能稳定，操作方便。适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、技术性能

    1、测量范围： 1-19999µΩ  分辨率：1µΩ

    2、测量电流： 直流100A

    3、测量精度： 0.5%±3个字

    4、显示方式： 三位半电流、四位半阻值LED数字显示

5、电源： AC220V  50Hz

6、最大输出电压： DC 10V

7、标准输出电流： DC 100A
