HSJB2000B微机继电保护校验仪
- 用 途:
- 对现场各种继电器,保护及自动装置进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

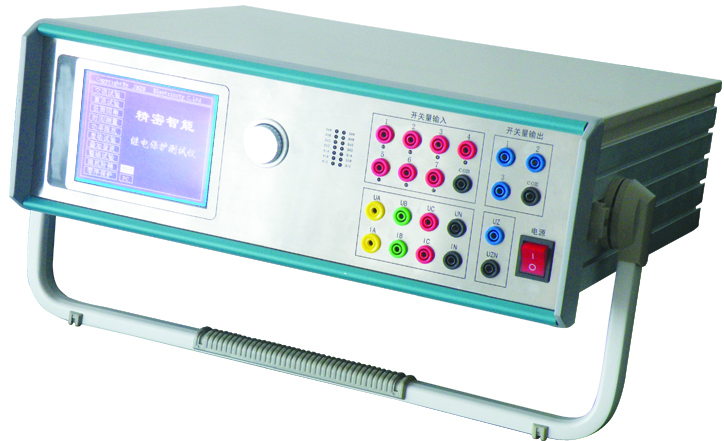

- HSJB2000B微机继电保护校验仪
性能特点:
1、智能型主机,主机采用DSP芯片控制,16位DAC输出,对基波可产生每周2000点的高密度正弦波,为国内的最高水平。大大该上了波形质量,提高了测试仪的精度
2、单机独立运行,装置由旋转鼠标通过大屏幕液晶显示屏进行操作,全套中文显示,可对现场各种继电器,保护及自动装置进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
3、联接电脑运行,通过Windows 98平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便的测试及扫描各种保护定值,可实时存储测试数据,显示矢量图,绘制故障波形,联机打印报表等。
4、液晶显示采用320x240点阵图形模块,操作界面均中文显示,显示直观清晰。
5、“傻瓜式”操作,采用先进的“旋转鼠标”控制器,免去复杂的键盘操作,不需要计算机知识都可操作,简便易学。
6、整机采用开关电源及开关放大器技术,体积小,重量轻,仅重11.6公斤
7、模块化设计,所有插件之间完全独立,只需要更换插件即可实现硬件的维护和升级。
8、用户可通过软件对测试仪精度进行校对。
9、功放采用硬件保护方式,保证装置的可靠性。
技术指标:
电流源:
交流幅值:0~30A(40A)/相 0~90A(120A)/三相并联
直流幅值:0~30A/相 0~90A/三相并联
功 率:400VA/相
精 度:0.2%,响应时间<160μs
分 辨 率 :交流1mA,直流2mA
电压源:
交 流 幅 值 :0~125V/相 线电压0~250V
直 流 幅 值 :0~110V/相
辅助电源UZ:3U0 0~150VAC或0~220VDC
最 大 功 率 :50VA/相 精度:0.2% 响应时间<120μs
分 辨 率 :交流2.5mV 直流3.5mV
频率:范围0~1000Hz 分辨率0.001Hz(工频)0.1Hz(1kHz)
相位:范围0~360度 分辨率:0.1度 精度:0.1度
开关量输入:7对空接点或电位翻转(5~250VDC)
开关量输出:3对 0.5A/250VAC
供电电压 :120V~250VAC 50/60Hz
机箱尺寸 :450mm×150mm×370mm
重 量:11.6kg
