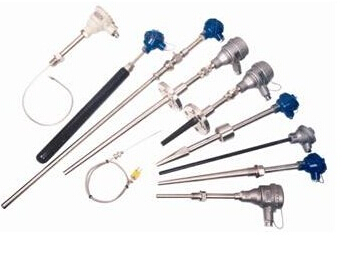

HC-WR系列热电偶是一种温度传感器。在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。
HC-WR系列热电偶是一种感温元件，是一种仪表。它直接测量温度，并把温度信号转 热电偶换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect)。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。 在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表， 测得热电动势后，即可知道被测介质的温度。
HC-WR系列热电偶品种齐全主要有：隔爆型热电偶、本安型热电偶、铠装热电偶、电站测温专用热电偶、烟道（风道）热电偶等
HC-WR系列热电偶通常和显示仪表、记录仪表、电子计算机等 配套使用，直接测量生产现场存在碳氢化合物等爆炸的0～1300℃范围内的液体、蒸汽和气体介 质以及固体表面温度。
特点
多种防爆形式，防爆性能好；
压簧式感温元件，抗振性能好；
测量范围大；
机械强度高，耐压性能好；
测量范围及允许误差范围
热电偶类别
代号
分度号
测量范围
基本误差限
镍铬－康铜
WRK
E
0－800℃
±0.75%t
镍铬－镍硅
WRN
K
0－1300℃
±0.75%t
铂铑 13 -铂
WRB
R
0-1600℃
±0.25%t
铂铑 10 －铂
WRP
S
0－1600℃
±0.25%t
铂铑 30 －铂铑 6
WRR
B
0－1800℃
±0.25%t
注：t为感温元件实测温度值（℃）
热电偶时间常数
热惰性级别
时间常数（秒）
热惰性级别
时间常数（秒）
Ⅰ
90－180
Ⅲ
10－30
Ⅱ
30－90
Ⅳ
＜10
热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
规定的长时间使用温度（℃）
试验温度（℃）
绝缘电阻值（Ω）
≥600
600
72000
≥ 800
800
25000
≥1000
1000
5000
