- 概述
铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

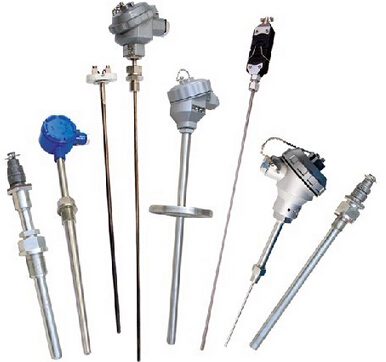

产品分类
防喷式铠装热电偶
防水式铠装热电偶
圆接插式铠装热电偶
扁接插式铠装热电偶
手柄式铠装热电偶
带补偿导线式铠装热电偶
产品特点
热响应时间少，减小动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。
工作原理
铠装热电偶由两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度。
执行标准：IEC584GB/T16839-1997JB/T5582-1991
常温绝缘电阻
在环境温度为20±15℃，相对温度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m
安装固定形式
固定/可动卡套螺纹接头，如下图表：
代号和尺寸
铠装热电偶外径
￠8￠6￠5
￠4￠3￠2
M
M16×1.5
M12×1.5
S
22
19
固定/可动卡套法兰盘，如下图表：
代号和尺寸
铠装热电偶外径
￠8￠6￠5
￠4￠3￠2
D
￠60
￠50
Do
￠42
￠36
D1
￠24
￠20
S
￠22
￠19
do
￠9
￠7
测量端结构形式:如下图
附加装置形式:如下图
测量范围及允差
型号
分度号
允差等级
Ⅰ
Ⅱ
允差值
测量范围℃
允差值
测量范围℃
WRNK
K
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~1000
±0.0075ltl
333~1200
WRMK
N
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~1000
±0.0075ltl
333~1200
WREK
E
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~800
±0.004ltl
333~900
WRFK
J
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~750
±0.004ltl
333~750
WRCK
T
±0.5℃
-40~+125
±1℃
-40~+133
±0.004ltl
125~350
±0.0075ltl
133~350
WRPK
S
±1℃
0~+1100
±2.5℃
0~600
±[0.003(t-1100)]
1100~1600
±0.0025ltl
600~1600
偶丝直径及材料
偶丝形式
单支式
双支式
套管直径
Φ2 Φ3 Φ4 Φ5 Φ6 Φ8
Φ3 Φ4 Φ5 Φ6 Φ8
套管材质
E、J、 T
1Cr18Ni9Ti
1Cr18Ni9Ti
K、N
1Cr18Ni9Ti GH3030
1Cr18Ni9Ti GH3030
S
GH3039
GH3039
