- CAN BUS总线连接器
德国Helmholz系统有限公司提供垂直进线和轴向进线的CAN Bus总线连接器，传输速率高达1Mbps。
CAN总线连接器用于CAN Bus总线，用来将CAN站点同电缆的连接，该连接器具有结构完善、安装快速的特点，并内置终端电阻。总线连接器可直接插入到CAN站点的CAN接口（SUB-D型9针接口），总线电缆使用6路螺丝端子连接。
CAN总线连接器上设置的拨动开关可以连接或断开终端电阻，将总线连接器设置为一个总线节点或总线终端来使用。拨动开关在总线连接器工作时也可同时操作。
当总线连接器作为一个总线节点时，拨动开关在“OFF”位置，终端电阻不被使用，传入的总线和传出的总线相互连接。当总线连接器作为一个总线终端时（在总线的第一个和最后一个站点），拨动开关在“ON”位置，终端电阻被接入总线。

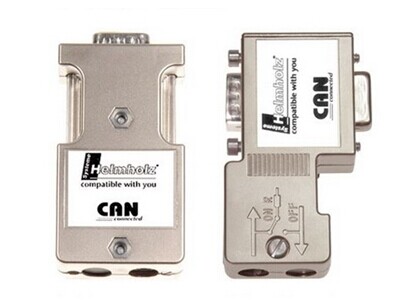

CAN总线连接器可提供24V补充供电，并有90°垂直电缆进线和180°轴向电缆进线两种接线方式可供选择。
90°垂直电缆进线CAN总线连接器引脚分配：
A1 = CAN 低 = Sub-D型接口第2位
B1 = CAN 高 = Sub-D型接口第7位
C1 = CAN 接地 = Sub-D型接口第3位
接地 = SUB-D型接口第6位
CAN V+ = SUB-D型接口第9位
180°轴向电缆进线CAN总线连接器引脚分配：
A1 = CAN 低 = Sub-D型接口第2位
B1 = CAN 高 = Sub-D型接口第7位
C1 = CAN 接地 = Sub-D型接口第3位
金属层屏蔽外壳
提供24V补充供电（仅限90°）
紧凑设计没有松散部件
90°和180°电缆进线
集成终端电阻
产品描述 产品型号
CAN总线连接器90°电缆进线，不带额外接口 700-690-1BA12
CAN总线连接器90°电缆进线，带额外接口 700-690-1BB12
CAN总线连接器180°轴向电缆进线 700-690-0CA12
技术参数
型号：700-690-1BB12
型号：700-690-1BA12
型号：700-690-0CA12 附带连接插口
有
没有
没有
尺寸 （D×W×H mm）
700-690-1BA12，700-690-1BB12
700-690-0CA12
65×48×16
68×35×17
重量 约 40g
终端电阻 集成连接带滑动开关
终端电阻120 Ω
传输速率 最大 1 Mbps
接口
CAN Bus总线站点
9针SUB-D型接头
连接电缆直径 最大 8.0 mm
CAN Bus总线电缆 0.5平方毫米铜导线
环境温度
储运温度
相对湿度 最大 0℃…+60℃
-25℃…+75℃
75% at +25℃
防护等级 IP 20
