CT10-01液位计，CT-05液位计
- 这真不是您需要的产品？
- 品 牌：
- FLOWLINE美国
- CT10-01液位计
技术参数
测量范围：0.30—5m、 8m 、10m 、12m 、15m （大量程可定制）
工作频率：30 KHz、20KHz、10KHz 、5KHz；
信号输出：4-20mA ，0-5V（10V） RS485，RS232，开关量PNP（NPN）,继电器输出(定货约定）
最大负载:24VDC 550Ω（4-20mA）
最大功消耗：1.2W(55mA，DC24V)
测量误差：量程的0.5%(空气中)
分辨率：≤2mm （温度补偿内置）
现场显示：4位 LED
响应时间：1.5s
发射波束角：≤10°
过程压力：正常大气压
环境温度：－20～50 ℃ (耐高温,耐水气须定制)
相对湿度：100%
供电电压：24VDC (18～24V)
工作原理
超声波液位计的工作原理是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定液(物)位变化情况。由电子装置对微波信号进行处理，最终转化成与液位相关的电信号。一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而可以反映出液位的情况
描述：
通用的两线制非接触超声波液位计量程能构达到10米,适合测量超纯的，腐蚀的泥浆或者污水，可以应用到过程罐，日用罐水池等场合，介质包含各种酸和树脂等。
特点 ：
●WebCal标定，一个更新计算机用户软件能够更快速和准的标定
●狭窄的光束可以保证用户在比较窄的空间中应用
●以最小的死区可以保证容器最大容量利用
●聚亚安脂防护等级 NEMA 4,带 PVDF 探头
FOB USB (订货代码 LI99-1001) 接口和 WebCal 软件可以修改出厂设定值，一个USB接口可以修改所有的 Echosonic
量程： CT03: 10cm-3m CT05: 20cm-5.5m
CT08: 20cm-8m CT10:20cm-10m
精度： ±0.2％满量程
重复性: CT03:0.5mm CT05/08/10:2mm
死区: CT03: 10cm CT05/08/10:20cm
内存：非易失
供电电压：24VDC
温度补偿：全量程自动
功耗：0.5W
环绕阻抗： 500Ω @24VDC
信号输出：4～20mA ，两线制
信号反向：4～20mA 或者 20～4mA
标定：webcal 软件和 USB 接口
失效诊断：4mA,20mA,21mA,22mA ,或保存最后数值
过程温度：-35~+60℃
压力： 2bar
防护等级：IP65
外壳材质： 聚亚安酯
传感器材质：PVDF
缆线材质：聚亚安酯
缆线类型： 4 芯屏蔽线
缆线长度：3m

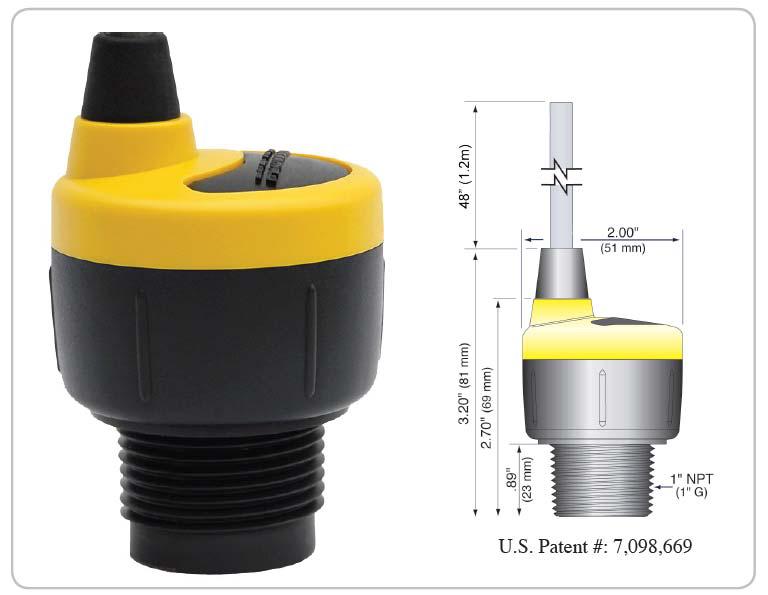

过程连接：CT03: 1”N(1”G)
CT05/08/10: 2”N(2”G)
安装垫片：VITONª
类别：普通场合
认证：CE,CFMUS
