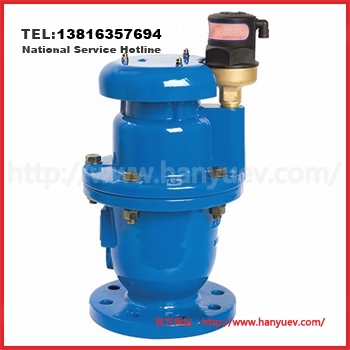

三级缓冲防水锤空气阀

  • 这真不是您需要的产品?
  • 品  牌:
  • 汗越阀门
  • 主要规格:
  • 150mm
  • 用  途:
  • 排气
    • 一、三级缓闭防水锤空气阀_三级缓排组合式排气阀品概述

      三级防水锤空气阀我公司为防止排气速度过快产生弥合性水锤研发设计的一款三级缓冲防水锤型空气阀以避免浮球被气流吹起而使进排气阀突然去排能力从而减小因阀突然关闭造成的高压水锤带来的爆管事故发生即在管道快速冲水或管道内发生水柱分离后的水柱弥合阶段通过限制进排气阀的排气速度,在一定时间内使管道内留存空气,形成气囊,通过空气的可缩性和弹性缓冲快速流动的水对管道的冲击,保护管道的安全。先快速大量排气,再缓慢排放剩余全部微量气体不会出现因管道排气速度过快,管线压力迅速上升而导致水锤及撞击。

      三级缓防水锤空气阀全通径阀体设计,内部流通横截面积均大于等于公称直径,其具有三级排气,将低压时的排气过程分为两个阶段:低压差时全速排气,较高压差时限制排气速度消除水锤等特殊工况下因全速排气而加剧的压力波动对系统的冲击并且在空气阀内安装了缓冲板能够分级打开或关闭阀瓣口使得管道系统防护性能大大提高。本产品广泛应用在石油、化工、电力、冶金环保等易发生水力冲击和水锤现象的输水管道

      三级缓闭防水锤空气阀_三级缓排组合式排气阀产品特点

      1、可以通过调整缓冲板的通气孔的大小来控制管道充水时或水柱弥合的排气量。

      2、通过对排气量的控制来减少水力冲击的影响平稳的关闭气阀。

      3、可以根据水锤分析结论设定排气口的开度。

      4、通气孔大小有较大范围可以选择:全开,部分开启,部分关闭和全关。

      三级缓闭防水锤空气阀_三级缓排组合式排气阀工作过程

      1、三级缓闭防水锤型空气阀应用在项目当中能够快速、大量的排除管道内的空气,采用双层设计能够有效的防止冲击,适应能力更强。

      2、当管道内注满水时,主排气阀会封住,积气通过微量排气阀排出微量排气阀采用卷帘密封式结构,能快速的排气快速密封,减少了被杂物堵塞的可能性,同时具有自净功能。

      3、快速吸气当管道内水流中断或产生负压时,主浮球会下落,主排气口打开,快速吸气,以保护管道不受损坏。

      三级缓闭防水锤空气阀_三级缓排组合式排气阀主要零部件材料表

      序号

      零件名称

      材料名称

      1

      阀            体

      HT200

      QT450-10

      WCB

      CF8

      CF8M

      CF3M

      2

      浮            球

      SUS304

      SUS304

      SUS304

      SUS304

      SUS316

      SUS316L

      3

      密 封  组 件

      N/NBR

      N/NBR

      N/NBR

      N/NBR

      N/NBR

      N/NBR

      4

      阀            盖

      HT200

      QT450-10

      WCB

      CF8

      CF8M

      CF3M

      5

      排    气    罩

      HT200

      QT450-10

      WCB

      CF8

      CF8M

      CF3M

      6

      微量排气阀

      HT200

      QT450-10

      WCB

      CF8

      CF8M

      CF3M

      三级缓闭防水锤空气阀_三级缓排组合式排气阀主要技术规范

      设计标准

      JB/T 12386-2015《给水管道进排气阀》

      法兰标准

      GB/T 17241.6-2008《整体铸铁法兰》、JB/T 79.1-1994《凸面整体铸钢管法兰》

      试压标准

      GB/T13927-2008《工业阀门压力试验》

      使用温度

      0-85

      适用介质

      清水、原水(注:不能用于污水系统)

      尊敬的用户!如果你需订购我厂组合式快速排气阀产品,咨询时烦请告知公称通径、公称压力、法兰标准、阀体及内件等,本产品不能在污水管道上使用(可用于2.5MPa和4.0MPa的高压力管道),如需详情,请咨询客服,更多排气阀相关产品介绍请浏览:

      http://www.hanyuev.com/排泥阀

      http://www.guolvqic.com/Y型过滤器

      http://www.hanyuev.cn/电站阀
