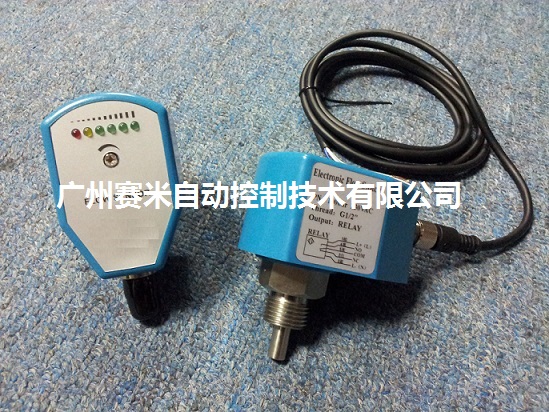

FT10N-G12HDPRQ流量开关的原理
基于热式原理，在封闭的探头内包含两个电阻。其中一个被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断流速的依据。特点：该流量开关无活动部件，名维护，安装方便，一种型号适用多种管径要求，开关量连接可调，极低的压力损失，结构紧凑，LED显示流动趋势及开关状态。应用：气液两用型，可用于气动和液压系统，可用于循环水，切削兴液及滋润油的判断监测，以及泵的空转保护。

FT10N-G12HDPRQ流量开关的参数

设定范围: 1…150cm/s( 水)，3…300cm/s（油），20…2000cm/s（空气）

信号输出: PNP，NPN，继电器，模拟量（4…20mA），常开＋常闭(SPDT)

PNP输出

供电： 24V±20%DC

接通电流： 最大400 mA（PNP或NPN型），最大1A@48V ac/dc （继电器型）

空载电流： 最大80mA，流量指示： LED排（6个）

设定方式： 电位器设定，耐压范围: 100bar

介质温度变化: ≤4℃/s

响应时间： 1--13s，典型值2s，初始化时间: 约8s

电气保护: 反相，短路，过载保护

防护等级: IP67，介质温度： -20--80℃

环境温度： -20--80℃，储存温度： -20--100℃

接线方式： M12接插件

材质: 探头： 不锈钢，外壳：FT10N型：塑料; FT11N型：不锈钢

过程连接：G1/4或G1/2 外螺纹可选

重量： 约0.4kg

FT10N-G12HDPRQ流量开关的注意事项

(1)模拟量输出只有直流供电

(2)模拟量输出只有M12接插件， 交流供电只有直接附线

(3）流量开关-开关量式调度方法：将流量开关装好，使介质以需要监测的流速流动，调整电位计,使第一个绿色LED恰好变亮。此后当流速低于当前值时，开关就释放。 若要使开关点比当前流速小，可调整电位计使绿色LED多亮一些。

(4)输出模拟量开关调试方式：模拟量模拟量输出型流量传感器，输出为4…20mA，正比于流速,输出为非线性。每个传感器有两个旋纽，一个为"上限(20mA)"一个为"下限(4mA)",用于输出设定.将流量传感器装好，使介质以需要监测的低限流速流动，调整下限旋钮，使第一个绿色LED亮（4mA）；使介质以需要监测的上限流速流动，调整上限旋钮，使第五个绿色LED亮（20mA）；此后，输出将正比于上限和下限之间的流速，即 4mA对应下限流速，20mA对应上限流速.
