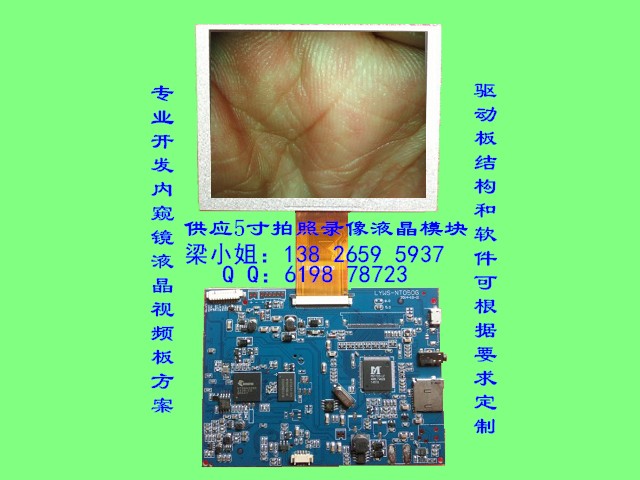

供应工业内窥镜5寸拍照录像存储液晶模块
- 用 途：
- 工业内窥镜，医疗内窥镜，便携式内窥镜，管道内窥镜，医疗设备，5寸拍照录像模块
- 二．产品参数
显示尺寸(Dimension)mm：101.568(H）×76.176(V）
解析度(Resolution)：640(H) ×RGB×480(V)
点阵格式(Dot pitch):0.0529(H) ×0.1587(V)
亮度(Luminance):200 LUX
系统制式(System format)：PAL/NTSC
视频输入(Video input)：1Vp-p 75Ω
电压输入(Voltage input)：DC7.4V±10% 3.5W
液晶屏外观尺寸(Overall dimension)：117.65(W)X88.43(H)X5.7(D)mm
线路板结构尺寸(PCB)：115(W)×83(H)×8(D)
工作温度(Operating Temperature):-20℃—+70℃
存储温度(Storage Temperature):-30℃—+80℃
三、主板接口定义与尺寸图
四．功能：
1．长按开关机。
2．拍照功能，录像功能，图像定格，浏览功能，变焦，图片放大功能，LED灯调节，
3．支持AVOUT视频输出，且OUT能同时受控显示。
4．CVBS IN.。
5．循环录影，带自动删除旧档，记录新档
6．无缝录影可做到真正的秒对秒对接
7．支持高容量记忆TF卡，最大容量支持32GB
8．关机“0”电流
9．文件叠加时间记录
五．菜单说明：
1．浏览：拍照文件夹—列表—打开文件，录像文件夹—列表—打开文件
2．语言：简体中文，繁体中文，英文等等。
3．时间设置：
4．待机设置：不待机（默认），5分钟待机，10分钟待机
5．关机设置：不关机（默认），10分钟自动关机，30分钟自动关机
6．连拍数量：1张（默认），2张，3张
7．影片剪辑时间：关（默认）， 5分钟，10分钟，15分钟。
8．格试化。
9．色彩调节
10．默认设置
11．固件版本号：LYWS140802
1．开关机：
长按开机，长按关机。开机显示logo（开机成功），进入预览模式。预览模式下，屏幕显示符号：电量提示。
2．定格：
在预览模式下，轻触定格键，图像冻结，显示屏出现人手小图标。重复轻触定格键，解冻，人手小图标消失且回到预览模式下。
图像冻结时：按拍录键可保存冻结影像并回到预览模式。按其它键无动作。
3．拍照：
轻触拍录键，影像保存且回到预览模式。拍照时，显示屏上方会出现像机符号且一闪而过，拍照成功。
4．录像：
预览模式下，长按拍录键，进入录像状态，屏幕上方出现一闪一闪的录像标记，且表示正在录像。录像时记录录像时间并显示录像工作的时间。系统黙认录制5分钟存储一次。
5．文件删除：预览模式下，按浏览键进入九宫格列表，选定文件，长按菜单健1秒出现删除对话框，按确认键删除。
6．浏览：
方式一：进入菜单，选择浏览项---确认---光标选择并进入GPJ/AVI文件夹---九宫格界面选择文件---确认---文件打开
方式二：轻触浏览键，进入九宫格列表，选择文件，按确认键打开文件。
7.变焦：
预览模式下，长按左右键，可实现电子变焦。
8．图片放大/缩小：
打开图片后，长按左右键，图片可四倍放大缩小。
9.摄像头LED灯调节
预览模式下，轻触左右键，可实现摄像头LED灯亮度调节
