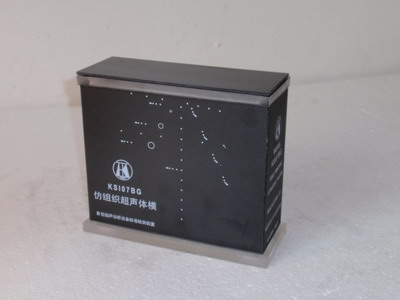

KS107BG仿组织超声体模
- 用 途：
- KS107BG型超声体模适用于工作频率在5--10MHz之间的Ｂ超设备的性能检测。
- 仿组织超声体模与国家标准GB10152─1997和计量检定规程JJG639─98的要求相对应。
KS107BG型超声体模适用于工作频率在5--10MHz之间的Ｂ超设备的性能检测。
一、技术指标
1.TM材料声速：1540±10m/s(23±3℃)
2.TM材料声衰减系数斜率：0.70±0.05dB/cm/MHz(23±3℃)
3.尼龙靶线直径：0.3±0.05mm
4.尼龙靶线位置公差：±0.1mm
二、详细参数
轴向分辨力靶群：群中最上面一条靶线分别位于深度10，30，50，70mm处，每群中靶线中心垂直距离由上而下依次为3，2，1，0.5mm，水平距离均为１mm。
侧向分辨力靶群：分别位于深度10，30，50，70mm处，每群中靶线中心水平距离依次为4，3，2，1mm。
盲区靶群：相邻靶线中心横向间距均为10mm，至声窗距离分别为8，7，6，5，4，3，2mm。
纵向靶群：共含靶线12条，相邻两线中心距离均为10mm。
横向靶群：位于深度40mm处，相邻两线中心距离均为20mm。
