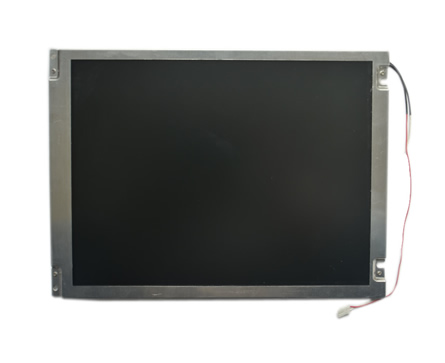

- 一：天马10.4寸工业液晶屏TM104SDH01基本信息 品 牌TIANMA
液晶屏型号TM104SDH01
工作温度-20 ~ 70°C
存储温度-30 ~ 80°C
当前生产状态量产中
二：天马10.4寸工业液晶屏TM104SDH01结构特征 液晶屏尺寸10.4英寸
点分辨率800RGB）* 600(SVGA)
像素密度96PPI
像素排列RGB垂直条状
宽高比4:3（宽:高）
点间距0.088*0.264mm（横*竖）
像素间距0.264*0.264mm（横*竖）
面板重量288g
表面处理雾面,Hard coating(3H)
显示区域211.2*158.4mm（横*竖）
可视区域215.0*162.0mm（横*竖）
外观尺寸236.0*176.9 mm（横*竖）
外观尺寸5.60±0.30 mm (厚度)
触摸屏无
三：天马10.4寸工业液晶屏TM104SDH01光学特征 显示模式TN，常白显示，透射式
液晶屏亮度400cd/m2(背光亮度可随意到1000nits)
对比度400:1 (Typ.) (透射)
显示颜色262K (6-bit)
显示色域50% NTSC (CIE1931)
响应时间10/15(Typ.)(Tr/Td)(ms)
可视角度70/70/60/70 (Typ.)(CR≥10) (左/右/上/下)
最佳视角12点钟直视
白色色度X:0.309;Y:0.334
白场变动1.25/1.43 (Typ./Max.)(9 points)
四、天马10.4寸工业液晶屏TM104SDH01发光系统 灯管位置侧入式光源
光源类型WLED
灯管数量6P6P
灯管形状阵列
单灯电压17.7/20.7V (Min./Max.)
单灯电流120mA (Typ.)
灯管总功率2.30/2.48W(Typ./Max)
接口类型端子
背光电路无
五、天马10.4寸工业液晶屏TM104SDH01信号接口 信号大类LVDS
信号小类LVDS (1 ch, 6-bit)
面板电压3.3V(Typ.)
面板电流380mA(Max.)
接口脚距1.0mm
接口数量1pcs
接口脚数20pins
