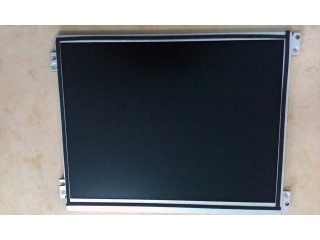

- 一：奇美10.4寸工业液晶屏G104S1-L01基本信息
品 牌奇美（CHI MEI/INNOLUX）
液晶屏型号G104S1-L01
工作温度-20~70°C
存储温度-40~80°C
作业湿度5-95 (%RH)
保存湿度5-95(%RH)
当前生产状态量产中
二：奇美10.4寸工业液晶屏G104S1-L01结构特征
液晶屏尺寸10.4英寸
点分辨率800（RGB)*600（VGA）
像素密度96PPI
像素排列RGB垂直条状
宽高比4:3宽:高）
点间距0.088*0.264mm（横*竖）
像素间距0.264*0.264mm（横*竖）
面板重量355g
表面处理 雾面，Hard coating (3H)
显示区域211.2×158.4 mm (横*竖)
可视区域214.8×162.7 mm (横*竖)
外观尺寸243.0×184.0 mm (横*竖)
外观尺寸7.0/7.3（Typ./Max.） mm (厚度)
触摸屏 无
三：奇美10.4寸工业液晶屏G104S1-L01光学特征
显示模式TN，常白显示，透射式
液晶屏亮度400cd/m2 (Typ.)
对比度700:1 (Typ.) (透射)
显示颜色262K/16.2M(6-bit / 6-bit +FRC)
响应时间5.0/11.0(Typ.)(Tr/Td) (ms)
可视角度80/80/70/70(Typ.)(CR≥10) (左/右/上/下)
白色色度X:0.292; Y:0.334
白场变动1.25/1.40(Typ./Max.)(5points)
四、奇美10.4寸工业液晶屏G104S1-L01发光系统
灯管位置 侧入式光源
光源类型WLED
光源寿命30K(Min..)(小时)
接口类型 端子
背光电路 含LED驱动器
背光电路12.0±5.0V (输入电压)
背光电路0.25/0.3A (Typ./Max.) (输入电流)
背光功耗3.0/3.6W (Typ./Max.)
五、奇美10.4寸工业液晶屏G104S1-L01信号接口
信号大类LVDS
信号小类LVDS (1 ch, 6/8-bit)
面板电压3.3V (Typ.)(VCC)
面板电流540/650mA (Typ./Max.)
面板功率2.0W (Typ.)
接口类型 端子
接口脚距1.0mm
接口数量1 pcs
接口脚数20 pins
