焓差实验室,综合焓差实验室,空调焓差实验室厂家直销性价比

  • 这真不是您需要的产品?
  • 品  牌:
  • 主要规格:
  • 用  途:

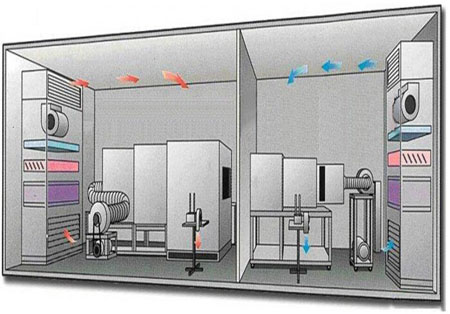

    • 一、焓差试验室的系统结构   焓差室满足GB/T7725-1996标准要求,采用空气焓差法测试空调器的制冷(热)量,可对各种单、三相窗式、分体式及单元式空调器性能进行试验。系统为半自动工况控制、自动判稳及记录。   测试项目   1.稳定状态额定制冷;   2.稳定状态额定热泵制热,低温热泵制热,超低温热泵制热;   3.电热额定制热;   4.并可为以下型式试验提供环境条件:   5.运行制冷,***小运行制冷;   6.热泵运行制热,***小运行制热;   7.凝露;   8.凝水;   9.冻结;   10. 除霜;   二、测试条件   测试标准:国家标准 GB/T 7725-2004、EN14511、EN14512、ANSI/AHAM RAC-1-2002、ISO5151,并参照日本JIS 8615标准   1. 被测空调器类型   窗式、分体式、柜式、抽湿机、移动空调、变频空调、双速或双压缩机。   2. 工况试验允许负荷   制冷量为10000W(3匹)空冷型房间空调器   3. 焓差测试范围   3匹以下空冷型房间空调器   制冷量:1200~8800 W 制热量:1200~9700 W   室内机风量:2~28 m3/min   4. 被测空调器供电电源(可远程控制设置电压、频率,电源布线之间的压降<2V)   1φ/3φ兼用的接线盒(内、外侧),同时提供10A和15A插座各2个.   1φ:220V/50Hz、153~252V/50Hz、115V/60 Hz、220 V/60 Hz   3φ:380V/50Hz、220 V/60 Hz   6. 三相变频电源3φ4W 30 KVA ,电源需带远程通讯接口(购买时电源厂家配备。)   7. 测试精度   与样机比对≤±2%(目标值±1%),重复性≤±1%,测试比对样机由用户提供   8. 试验室工况条件   室内侧 温度10~50℃ 测量±0.1℃ 控制±0.2℃   湿度30~85% 测量±0.1℃(WB) 控制±0.2℃(WB)   室外侧 温度-15~55℃ 测量±0.1℃ 控制±0.2℃   湿度30~85% 测量±0.1℃(WB) 控制±0.2℃(WB)   三、焓差试验室的系统结构   1、尺寸   外 形 尺寸 10000(W)×4500(D)×3500(H)   室内侧尺寸 5500(W)×4300(D)×3300(H)   室外侧尺寸 4500(W)×4300(D)×3300(H)   2、保温、精饰   室 内 侧 100mm t 硬质聚氨酯泡沫保温   室 外 侧 100mm t 硬质聚氨酯泡沫保温   隔 墙 100mm t 硬质聚氨酯泡沫保温   精 饰 内外0.6mm厚彩钢板   地 板 100mm 硬质聚氨酯泡沫保温,整体发泡2.5mmSUS316板   3、其他   门 1200×2000(h)×2( 旋转式平门)   700×2000H×1 (旋转式平门)   顶部泄压门   试验室窗尺寸: 400×500×4;   室内侧照明 荧光灯40W 4组 (防爆)   室外侧照明 荧光灯40W 3组 (防爆)   100W低温灯×2 (防爆)   备用插座 220V (15A)~2套   配管孔 被测机用穿管孔 110Ф×2(隔墙贯通)   4、中隔墙开孔   1000(W)*800(H)   5、温湿度测定装置 2台   型 式 自动给水型干湿球方式   送 风 机 150W 1Φ 220V 50HZ多叶片风机(防爆风机)   6、试验室外围保温结构   试验室外围保温结构作用是在空间上进行分隔,将焓差试验室分成室内侧环境室、室外侧环境室相对独立的空间,从而确保试验室在室内侧和室外侧房间,能够分别建立起符合测试要求并相对稳定的人工模拟环境,不受外围空间的干扰。隔阻试验室内部空间与外部环境之间以及室内侧与室外侧之间的热传递,减少冷热量的损失,降低调节环境温度的能耗,要具有明显的保温节能效果。   7、空气处理机组   空气再调节处理系统主要由空调柜体、风机、加热器、加湿器、制冷系统等组成。其作用是对焓差试验室的室内的空气状态进行调节,达到测试时所需的工况条件。   8、温湿度采样系统   温湿度采样系统主要包括:温度采样器、铂电阻、取样风机、温度变送器、   温度控制仪表及计算机测量系统等。其作用是采集室内干、湿球温度,室外干、   湿球温度,出风干、湿球温度,是焓差法测试基本参量。   9、空气流量测量装置   风量测量装置由进风室、喷嘴、排风室、排风机、压力变送器、变频器、静   压控制仪表、连接软管及计算机测量系统等组成。其作用是测量被试机组的空气流量,同样是焓差法测试的基本参量。   四、系统控制系统   测控系统为用户提供一个方便的测量控制操作平台,它由各种测控仪表、变送器、计算机、开关、指示灯等组成。主要作用是焓差试验室运转控制中心,确保试验室正常运转。   五、测量数据采集系统   测量数据采集系统是采集焓差法测试基本参量的系统,将各种传感器的电参量、转换成数字量,主要包含:功率计、压力变送器、温度传感器等。   焓差试验室制冷系统的制冷负荷设计   焓差试验室的制冷系统采用水盘管式变风量空调系统,由水冷冷水机组进行制冷,水为载冷剂,对变风量空气处理机组进行热湿处理,***终实现制冷系统与变风量空气处理系统的有机结合、协调控制和稳定运行。通过这种方式设计可以满足焓差试验室大冷量供冷和便于温度调节,水冷冷水机组具有冷量调节功能,水管路系统可以通过调动阀门进行再次调节,从而达到控制***的目的。避免了采用直接蒸发制冷的负荷调节不便,制冷能力限制的等缺点,同时简化了系统控制。
