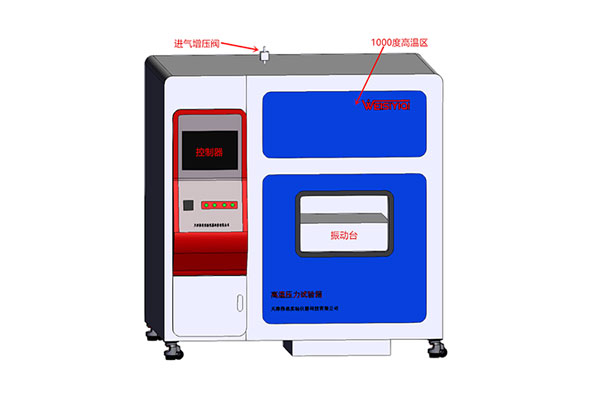

天津高温振动耐压试验箱品质好厂家伟思仪器

这真不是您需要的产品？
品　　牌：
伟思实验仪器

直接提问 | 回首页搜
出厂价：
0

主要规格：

用　　途：

一、设备简介：型号 WS-NYBP-800L 设备吸取国外先进经验，并结合国内相应的实际需求所开发的一种高性能试验台，设备主要部件采用国产及进口优质厂家产品，结合美国NI公司的（LABVIEW）测控软件，使得整台设备操作简单，性能稳定，通过智能PID（比例+积分+微分）控制，使系统进入稳态后无稳态误差，改善系统在调解过程中的动态特性，超前控制消除余差，使系统波形精度更稳定准确。适用于气密性能试验，检测散热器在一定压力条件下的密封性能，根据相关标准判断被测试件质量是否合格。二、设备主要组成部分：序号主要部件详细组成功能描述 1 计算机控制系统计算机、多功能数据采集卡、采集端口接线卡、柜体由Q235制作后喷涂处理采集压力信号，控制试验压力，设定保压时间，压降范围，判断合格，记录，保存，输出数据，显示曲线，等功能 2 动力增压系统 SHINEEAST牌气驱气体增压泵 GPV05气体增压泵2台 3 测量采集系统压力传感器，数据采集卡. 将压力值转为电流输出，保证平滑曲线 4 检测采集系统美国NI数据采集控制软件Labview及高频率采集办卡采集压力，并能实时显示压力曲线 5 电气控制系统配电盘，控制器，交流接触器，电磁控制阀等实现自动电路控制，控制系统启停三、主要技术性能指标：名称项目及组成功能参数设备外形规格尺寸设备结构一体式操作台尺寸约长*宽*高设备额定压力 5MPA 使用压力 0-3MPA(压力可调）被测对象卡箍气管测试件规格长1000*宽1000*宽1000 测试件容积最大500L 试验工位 1工位试验介质压缩勇气介质温度常温环境温度常温设备控制精度 +-2% 测量压力精度 +—0.5% 箱体主材 Q235碳钢喷塑试压介质系统试压系统用户供气气源 1-8公斤压力精度等级 0.5%FS 时间 0-9999S 压力采集记录 Labview测控软件实时采集增压方式 GPV05空气增压泵 360L/min 介质系统试验介质水或冷却液计算机控制系统上位机联想主机+戴尔显示器下位机 NI采集卡测控软件美国Labview 测控软件控制方式计算机闭环PID控制报告形式 Microsoft Office-Excle 其他采集数据压力曲线报表其他供电要求 AC220 50HZ 供气要求干净、干燥压缩空气；安装要求安装地基平稳、坚固、通风、散音效果好噪音一米外小于65DB 四、耐压试验设备功能特点：主要元器件采用我公司自主生产的成熟产品管路系统采用非焊接式连接测试流体系统和驱动流体系统分离、方便试验温度控制和测试介质多样化控制方式、计算机控制采用高速采样卡采样试验数据（计算机控制）软件采用力控组态软件或LABVIEW编写（计算机控制）害。 4.5LABVIEW软件本系统软件的运行环境为Windows XP平台，采用美国国家仪器公司（NI）的LABVIEW编辑软件进行编辑。LABVIEW是工业上广泛使用的图形化编程语。可实时显示各路压力信号，可以将压力信号绘制成曲线图表直观的显示压力的变化趋势，进行数据分析。 LABVIEW软件采用工程模块分析方式和面向对象的编程方法，具有很好的系统稳定性，Windows 兼容性和很强的可修改维护性。人机界面具有一目了然、操作方便的优点，但方便简单的操作并不影响软件本身强大的功能实现。采集存储和实时显示模块融合了多年的工控软件开发经验和目前国际流行的数据处理算法，具有实时、可靠、高速等特点。可根据客户的需要增加特殊功能和报表格式。本软件实现的功能 . 系统软件的开发使试压监控及数据采集等全面实现自动控制的功能，更方便了试压信息的处理和管理、试压报告生成及打印输出等。 . 自动采集、显示、记录和分析试压数据； . 数据可由数据库长期保存； . 数据库管理，可以方便地查询或调出以前的数据； . 在线采集试验压力，并以曲线形式显示、存储试验结果； . 软件具备报警、控制、读数、曲线及其颜色等各种设置；曲线美观，可以方便地缩放，鼠标在曲线上可以即指即得试压数据。
