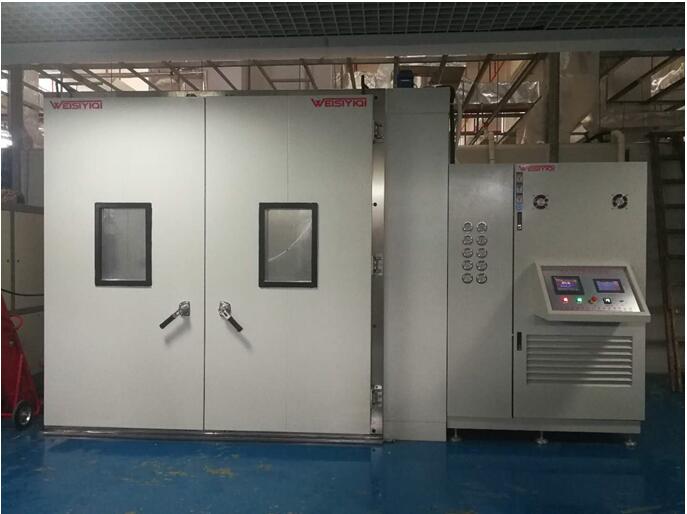

东莞降雨降雪雾气综合环境干扰试验箱品质好伟思仪器
- 用 途：
- 本试验室采用日前较合理的结构和稳定可靠的控制方式，使其具有外型美观，操作简便，安全、湿湿度控制精度高，是做好低湿试验、恒温恒湿试验、交变湿热验的理想设备。
- 一、产品概况：
1.1产品概况
降雨降雪雾气综合环境干扰试验箱可用于确定汽车电子产品、电池、氢燃料电池汽车、飞机零配件、火箭零配件、材料等在高原气候、高空环境、高湿、低湿、恒定湿热、温度循环变化、湿度环境下的性能表现，验证产品承受环境变化的能力，对考核系统及零部件的环境适应性。
本试验室采用日前较合理的结构和稳定可靠的控制方式，使其具有外型美观，操作简便，安全、湿湿度控制精度高，是做好低湿试验、恒温恒湿试验、交变湿热验的理想设备。
1.2 产品优势和技术特点
1.2.1、利用多路、环保节能（低噪音）的机械压缩制冷系统。
该设备所有的材料、零件、部件、原料等无论是国产或进口均采用环保产品；根据机械压缩制冷特性，采用双级多路主旁路系统，多路主路、旁路可根据不同的工作状况自适应选择启用，整个控制由智能控制系统根据工况实现自动实现，改变了传统的用温控器控制加热器抵消制冷量的方式 去控制冷量。从而达到节能的效果，不仅能耗只占同类产品的80%。也减轻了制冷压空机的运行负载，减少设备的振动及噪音，提调控制精度。为更好达到节能的效果，同时采用变频技术，使制冷压缩机的制冷输出适应试验室各种不同温度变化速率要求，同时控制使用损耗功率达到节能效果。在整个结构以及机械工作过程中的不同地方使用吸音、消音方式减少整个设备噪音。
1.2.2、自主开发的多路、多级节流系统（制冷系统）。
本设备的制冷系统根据系统不同工况设计不同的毛细主路、旁路、通过智通控制系统根据工况自动控制，自动调节的毛细管节流系统，保证流量大小可调，达到了温度变化的目的，而且温度场变化均匀，温度波动极小。
1.2.3、应用宽带压迫平衡调温系统，通过快速收敛的PID自适应算法实现温度的快速控制。
运用温度调和室，静压腔再加上离心风叶的强迫式风管系统，保证冷热充分的交换并均匀的通过顶部孔板均匀送风传送到工作室（实验区域）的每个空间，达到温度的均匀性；为实现温度的快速收敛，我公司与韩国三元公司合作开发了专用的、适用于本公司的PID自适应算法，该控制方式在控制过程中根据温度情况不断修正控制，达到收剑快，温度过冲小，稳定性高的控制目的。
1.2.4、实现远程可视化控制。
该设备配置人机管理界面，触模式自动化控制系统，实现自动控制；同时通过RS485通讯界面实现与远程计算机的连接，实现网络管理，远程监控。整个系统通过图形化界面，控制管理简单快速，故障自动提示，图形化提示故障节能并提出解决方法，指导用户快速排障。
二、降雨、降雪、雾气综合合环境干扰试验箱、性能指标及各系统组成
项目 说明
产品名称 降雨、降雪、雾气综合合环境干扰试验箱
型号 WS-YXW-45000
试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存
容积、重量和尺寸
标称内容积 45m3
内箱有效尺寸 5000×3000×3000（mm)（深×宽×高） W×H×D（mm）
外箱尺寸 约5300×4500×3300(mm)（深×宽×高） W×H×D（mm）
占地尺寸 占地尺寸约：7000×8000(mm)（宽×长） W×D（mm）
重量 约7900㎏
功率、电流和供电电源
最大安装功率 约120KW
最大电流 约186A
供电条件和电源
3￠380VAC±10%,50Hz 三相四线 + 保护接地
电压允许波动范围：10%
频率允许波动范围：（50±0.5）ＨZ
保护地线接地电阻小于4Ω
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本设备使用
性能指标
功能要求 1.（空气）室内空间制冷、加热、加湿、除湿；
2.根据温度、湿度设定，室内空间达到设定温度、湿度
测试环境条件 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下测得的数值。
满足试验标准
测试方法 1. GB2423.1-2008/IEC6008-2-1-2007电工电子产品环境试验第2部分：试验方法 试验A：低温
2. GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温
3. GJB150.3A－2009 高温试验方法
4. GJB150.4A－2009 低温试验方法
5.GB/T 10589-2008 低温试验箱技术条件
6.GB/T2423.3-2008(IEC68-2-3) 试验Ca:恒定湿热试验方法
7.GJB150.9A-2009 湿热试验方法
8.G/BT 2423.4-2008/IEC6008-2-30:2005试验Db:交变湿热方法
9.GB/T5170.18-2005电工电子产品环境试验设备基本参数检定方法温度/湿度组合循环试验设备
10.GB/T10586-2006湿热试验箱技术条件
11.GB/T 10590-2006 高低温/低气压试验箱技术条件
12.GB/T 11159-2010 低气压试验箱技术条件
13.GB4962-85 氢气使用安全技术规范
14.GB/T5170-2008 《电子电工产品环境试验设备检验方法 温度试验设备》
及相关氢燃料电池发动机测试标准
主要技术参与
淋雨量 5mm/h～200mm/h，连续可调，满足GB/T2423.38和GJB150.8A滴雨实验要求；
覆冰厚度 ≧2.5mm
覆冰时间 ≥4h
温湿度范围 温度范围：-50～+80℃
湿度范围：20～98%RH（如图）
控制精度 温度分辨率：0.01℃
湿度分辨率：0.01%RH
温度偏差： ±2℃
湿度偏差≤±3% R.H.(≥75%R.H.时)≤±5% R.H.(<75%R.H.时)
温度梯度：≤2℃
温度波动度：±0.5℃
湿度波动度：± 2%RH
温度均匀度：≤2℃
调节精度：温度调节精度：0.1℃，时间调节精度：1min，湿度调节精度0.1%RH；
温度变化速率(带负载) 0.7℃/min（-55℃～+70℃全程平均，试验箱空间中心点）
