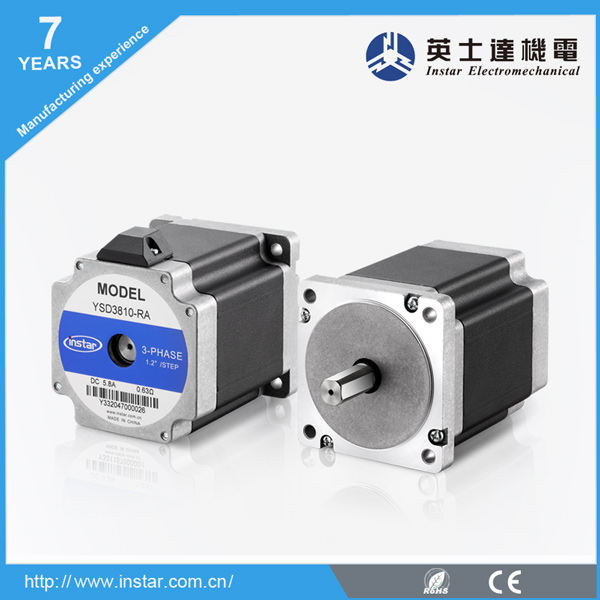

- 混合式步进电机85系列（三相）
技术参数
型号：YSD387-RA（单转轴）
电流/相：5.8 A 电阻/相：0.47Ω 电感/相：0.9 mH
静力矩 ：20 kg-cm 转子惯量：1320 g-cm2 机 身：69 L(mm)
电机重量：2 kg 引出线 ：3
型号：YSD387M-RA（单转轴）
电流/相：1.75 A 电阻/相：3.8Ω 电感/相：11.68 mH
静力矩 ：20 kg-cm 转子惯量：1320 g-cm2 机 身：69L(mm)
电机重量：2 kg 引出线 ：3
型号：YSD310-RA（单转轴）
电流/相：5.8A 电阻/相：0.63Ω 电感/相：4.28 mH
静力矩 ：40 kg-cm 转子惯量：2400 g-cm2 机 身：97 L(mm)
电机重量：3 kg 引出线 ：3
型号：YSD310M-RA（单转轴）
电流/相：2 A 电阻/相：4.46Ω 电感/相：14.7 mH
静力矩 ：40 kg 转子惯量：2400 g-cm2 机 身：97 L(mm)
电机重量：3 kg 引出线 ：3
型号：YSD312-RA（单转轴）
电流/相：5.8 A 电阻/相：0.38Ω 电感/相：2.17 mH
静力矩 ：60 kg-cm 转子惯量：3480 g-cm2 机 身：125 L(mm)
电机重量：4 kg 引出线 ：3
型号：YSD312M-RA（单转轴）
电流/相：2.25 A 电阻/相：2.18Ω 电感/相：7.79 mH
静力矩 ：60 kg-cm 转子惯量：3480 g-cm2 机 身：125 L(mm)
电机重量：4 kg 引出线 ：3
规 格
步 距 角：1.2°
步距角精度：±5%（整步，空载）
电阻精度： ±10%
电感精度：±20%
温升：80℃ Max（额定电流，二相通电）
环境温度：-20℃～+50℃
绝缘电阻：100M Ω Min 500VDC
耐压：500V AC一分钟
径向间隙：0.02 Max（450g负载）
轴向间隙：0.08 Max（450g负载）
径向最大负载：220N（距法兰面20mm）
轴向最大负载：60N
*以上产品是单转轴，均可按客户要求另行制作双转轴电机。
*我们可以根据您的需求制定步进电机的电气参数，也可以增配偏心齿轮减速箱或行星减速箱、断电刹车、编码器等。
*步进电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证步进电机输出轴与负载的同心度。
