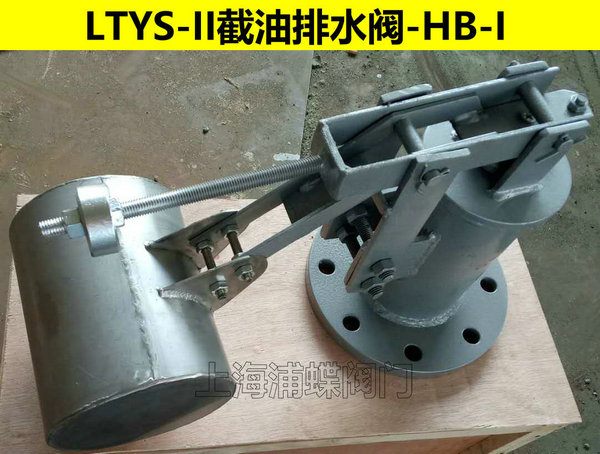

- 截油排水阀LTYS-II型
产品型号：LTYS-II-A(B),HB-I(II)
产品材质：碳钢，不锈钢；
产品口径：DN100-500mm,支持定制；
压力等级：0.25-4.0MPa;
截油排水阀标准规范： 本阀门满足GBJ74-84《石油库设计规范》，GB50160-92《石油化工企业设计防火规范》的规定，为确保油罐区的安全，油罐区防火堤的雨水排放和污水排放口均应设置排水隔油装置。
截油排水阀安装在石化行业生产装置，油品罐区的排水管道，起到截油排水作用。
截油排水阀工作原理：
本阀门是油品灌区重要安全设备，其原理是根据油水密度不同的特点，依靠浮筒在油水介质中的浮力差实现截油排水。
使用过程：当沉砂井里有水，且达到一定高度时浮筒上浮，通过杠杆只要较小的力就能将减压阀打开，并使排水阀芯中的通气孔打开，水从排水阀流入出水筒内，实现减压，浮筒继续上浮，将排水阀打开，水从排水阀进入出水筒内，由出水筒排水。沉砂井中介质为油时，浮筒下沉，通过杠杆将减压阀芯的通气孔闭合，进而将排水阀关闭，阻止油品外泄。
当天气干旱沉砂井内无水时，排水阀自动保持关闭状态。当储油罐区排放系统介质为油水混合物时，油水在沉砂井内分层，水在下部由排水阀排出，油被截留在沉砂井内，只要收集沉砂井里的油即可。因此，实现了储罐库区截油排水完全自动化。
截油排水阀性能优点：
1、排水能力大，型号齐全，主体为不锈钢，抗腐能力强。转动灵活，工作可靠，使用寿命长；
2、体积小、维修方便、不需补充水，冬季管理方便；
3、采用双阀先导式结构，不需动力、因此安全。技术起点高，动作灵敏可靠；
4、在有油状态下，将油截留在堤内。在无介质状态下阀门自动关闭，确保油品油罐区安全。
该产品由浮体在介质中所受浮力的差异来实现控制。一般油品的密度范围在0.71~0.96间，而水的密度为1。
LTYS-Ⅱ型截油排水阀A型（垂直安装）尺寸规格
序号
规格型号
出口尺寸
备注
1
LTYS-Ⅱ-A-150
DN150
法兰式、垂直安装
2
LTYS-Ⅱ-A-200
DN200
法兰式、垂直安装
3
LTYS-Ⅱ-A-250
DN250
法兰式、垂直安装
4
LTYS-Ⅱ-A-300
DN300
法兰式、垂直安装
5
LTYS-Ⅱ-A-400
DN400
法兰式、垂直安装
说明：主要材质为不锈钢，即：大小连杆、大阀、小阀、浮筒及前后活动轴为不锈钢；配重为碳钢镀铬，阀体及法兰为碳钢。法兰压力级别为PN1.0/1.6/2.5MPa等，也可由用户提供其他口径及压力等级。
LTYS-Ⅱ型截油排水阀B型（垂直安装）尺寸规格
序号
规格型号
出口尺寸
备注
1
LTYS-Ⅱ-B-150
DN150
水平安装-法兰式
2
LTYS-Ⅱ-B-200
DN200
水平安装-法兰式
3
LTYS-Ⅱ-B-250
DN250
水平安装-法兰式
4
LTYS-Ⅱ-B-300
DN300
水平安装-法兰式
5
LTYS-Ⅱ-B-400
DN400
水平安装-法兰式
说明：主要材质为不锈钢，即：大小连杆、大阀、小阀、浮筒及前后活动轴为不锈钢；配重为碳钢镀铬，阀体及法兰为碳钢。法兰压力级别为PN1.0/1.6/2.5MPa等，也可由用户提供其他口径及压力等级。
截油排水阀应用范围
本阀门适用于油品≤970kg/立方米的油品区。
附表：
油品名称
密度
油品名称
密度
汽油、航空汽油
0.74
轻柴油、中质燃料油、民用燃料油、原油
0.87
航空煤油
0.78
重柴油、重质燃料油、常压重油、润滑油
0.92
煤 油
0.87
减压渣油、残渣燃料油
0.95
安装方式： A型适合于一般地区安装，B型适合于寒冷地区安装。
工作过程：
在排放系统内无介质时，阀门关闭；
在排水系统内介质为水时（例如雨水），阀门开启，雨水或污水及时排出；
在排放系统内介质为油品时（例如事故跑油时），阀门关闭，可以防止油品外泄而造成事故。
LTYS-Ⅱ型自动截油排水器工作状态：
根据管道接口的朝向不同，LTYS-Ⅱ型截油排水阀分为两种类型：A型和B型。
A型为接口法兰垂直安装，B型为接口法兰水平安装。
截油排水阀安装、调试与维修
1、安装注意事项：
1）截油排水阀连接形式为法兰连接，法兰为PN1.0Mpa
2）沉砂井中的杂物应清除干净。
2、正常维护：
1）定期清除沉沙井的杂物；
2）定期清洁和检查大、小阀门及不锈钢浮桶丝堵的“O”形圈是否密封严密，并及时更换；
3）检查浮桶的使用情况，保证正常运行。
