- 产品概述

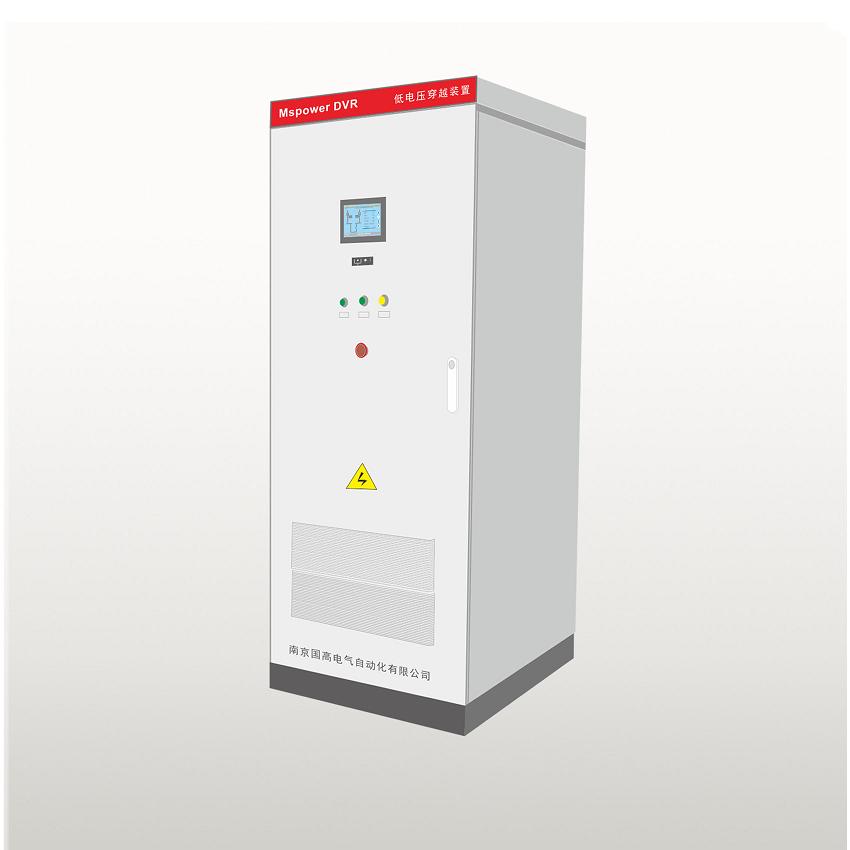

MSpower系列低电压穿越装置，作为400V电动机安全电源之一，广泛用于石化、钢铁、智能制造等行业，连续生产企业受电网波动影响，出现电压扰动、电压暂降的问题，电压扰动往往来自上级配电，电机、变频器有随时停机的风险。
低电压穿越概念来自风电场，为了在系统故障电压降低时，尽可能与电网连接保证发电能力，减少电网波动。现已扩展到各种敏感关键负荷，这类负荷再起动不能保障工艺连续，MSpower系列低电压穿越装置通过与变频器或通用电机紧密融合，完成电网瞬态扰动和短时间停电情况下电机的连续安全运行。
MSpower DVR系列低电压穿越装置（也称为DVR动态电压调节装置或者DVR动态电压恢复装置），以下简称DVR，相对于常规电机安全电源具有更多综合优势，DVR通过对动力网精准测量、智能识别运 行工况，采用系统总线技术对电网电压、整流模块、逆变模块、直流母线电压等实时监测，采用工业触摸屏实时动态显示运行工况，为用电设备提供完善的电压暂升、暂降、电压中断和过压保护解决方案。DVR造价相比在线UPS等产品，具有性价比高，且免维护,占用空间小等综合优势。
当发生电压暂升、暂降等问题时，我司MSpower DVR系列低电压穿越设备支持用电负荷快速不掉电切换支撑，保证供电电压的连续性，直至DVR后备储能单元能量不足或电网供电恢复正常。MSpower DVR系列低电压穿越设备实际的支撑时间取决于用电负载的容量大小以及DVR储能单元的容量大小，一般的储能单元为超级电容模组。
产品主要特点
☆ 装置采用全封闭柜体，强弱电严格分开，装置的抗干扰能力强；
☆ 装置旁路式运行，不增加原系统风险；
☆ 电网工况动态跟踪，切换延时短；
☆ 待机功耗低，长时间运行损耗小；
☆ 具备完善的装置测试功能，方便了现场的调试和检测；
☆ 系统冗余设计，可靠稳定；
☆ 系统全息记录，全寿命周期预测;
☆ 触摸屏动态显示，运行维护简单;
☆ 关键部件多种自检方式，确保装置长期稳定可靠;
☆ 智能风冷系统及主动加热、除湿系统，确保设备运行工况。
产品原理
MSpower DVR主功率回路原理图
整流模块完成AC/DC的变换，超级储能系统用于储存能量，逆变模块用于逆变输出，通过静态开关使DVR动态电压调节装置逆变和电网无缝切换。
当设备检测的电网电压超过正常值定值时，DVR对负载的供电方式会由电网供电切换为储能逆变供电，快速转换过程一般2ms左右即可完成，当电网电压恢复至安全阈值电压内时，系统自动回切到电网工作状态。
初始上电需要一个基本的准备过程，这个过程用于系统自检、储能系统预充电以及电网电压同步，自检正常闭合电网侧静态开关，由电网电压供电，储能单元自动充电，逆变待机，若自检异常则闭合旁路接触器，并报警输出。如果DVR动态电压调节设备在逆变供电期间储备电能不足，系统将不再判断电网电压合格状况，为保证供电的可靠性，直接切换至电网电压供电。
