- 产品概述
电压扰动主要由区外电网和区内故障引起，扰动发生时常常伴随电压暂降，超过80毫秒的电压暂降会引起高低压变频器报警停机，以及二次控制回路失控，导致生产系统停产，严重酿成生产事故。
理想的解决暂降的方式通常有两种，一种是装设低电压穿越装置，针对不同负载配置不同的低电压穿越方案，其中MSpower boost系列低电压穿越装置主要面向变频器，而MSpower DVR系列低电压穿越装置主要面向直起式电动机；一种是通过快速切换装置切换到安全电源，要求安全电源具有足够容量，切换过程足够快，敏感设备无感知，真正实现无扰动切换。同时要求高可靠性，对区内、区外故障精准判断，对PT断线有复合判据，系统暂降时，无扰动快切装置能够精准记录各路电压电流录波波形。

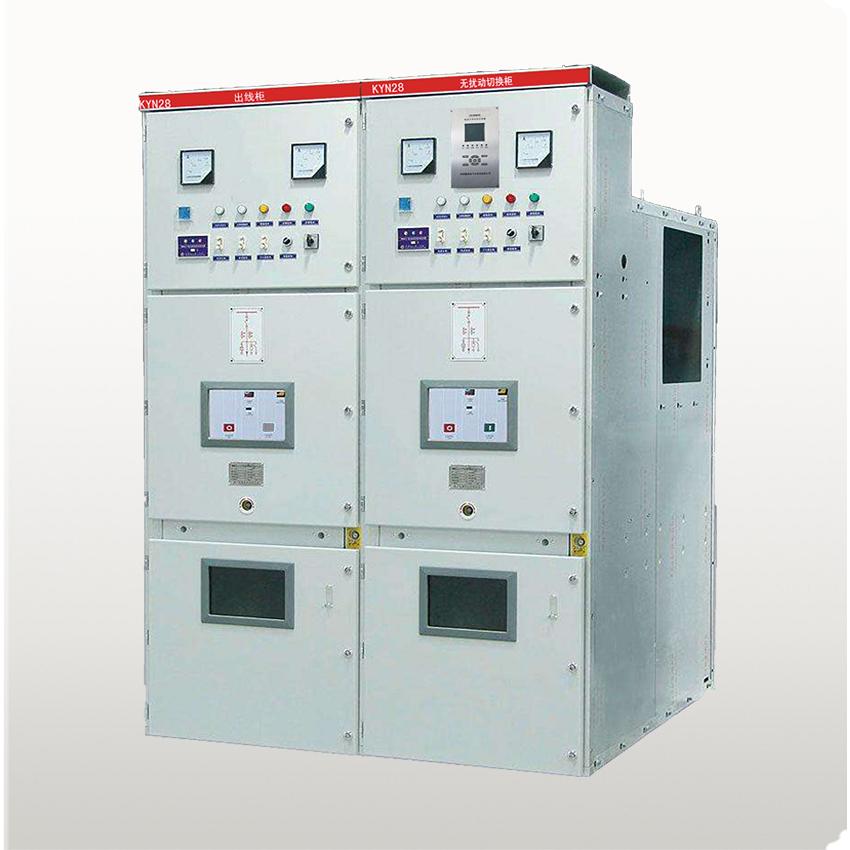

FSC系列中低压无扰动切换柜，主要由DCM635无扰动快速切换装置、PBG系列相控高速断路器、GMP711微机综合线路保护装置以及各种互感器组成，是新一代的中低压一体化成套切换柜。一体化的成套方案，促成了控制部分（DCM635无扰动快速切换装置）、执行部分（PBG相控高速断路器）和保护部分（GMP711微机综合线路保护装置）更加完美的配合，使得厂用电切换更加快速、安全。
以下对无扰动快速切换柜主要部分做简单介绍。
DCM635无扰动快速切换装置
DCM-635系列电源无扰动快速切换装置为DCM633系列装置的升级产品，广泛用于石油化工、钢铁冶金、半导体等连续生产企业的供电无扰动切换。在系统供电电源发生暂降时，成套快切装置迅速切除暂降电源，快速安全合上备用电源，确保电源快速切换过程中设备不停电、无冲击，系统长期连续运行。
PBG系列相控高速真空断路器
该系列高速断路器为独特技术的永磁高速真空断路器，具有三相独立高速磁操机构，每相动作响应精准，真空灭弧触头运动平稳，无拒合、拒分及误合、误分现象，三相分合时刻精准，对输电线路、变压器、电容器、电抗器具有抑制过电压和合闸涌流特效。
GMP711微机线路保护装置
GMP711微机线路保护及测控装置，对区内故障进行快速识别，配合DCM635完成区内故障快速隔离，设备配备有三段方向闭锁的过流保护、反时限过流保护、充电保护、过负荷报警等。
产品主要特点
☆ 无扰切换
正常倒闸操作时，一键无扰切换；
电网出现电压暂降时，快速无扰动切换到备用进线，确保高、低压变频器、直起电机、软启式电机等不停机、控制回路不释放，负载母线无操作过电压以及切换涌流，快切时间小于15ms，实现真正无扰动切换。
☆ 光电融控
通过光电一二次深度融合技术，快切装置和高速开关一体化光直控设计，光编码精准控制高速开关的分、合，控制延时时间小于200us，具有环节少、可靠性高、延时短、抗干扰能力强、耐腐蚀等绝对优势。
☆ 智能保护
FSC中低压无扰动切换柜，装设有独立的微机综合保护装置，无扰切换控制系统和继电保护系统完全独立，大大提高柜体可靠性，区内、区外故障快速识别，对断路器本体保护以及柜内温、湿度报警等。
☆ 扰动录波
母线电压扰动自动起动录波，切换起动自动录波，电压、电流和断路器位置全息记录，支持本地打印录波信息或远传录波数据，便于电网扰动监视、切换过程反演、切换扰动分析等。
☆ 远程维护
柜体配备有标准的双路RS485通信和双路100M以太网通信，支持常规通信协议，可根据用户需求配备4G通信模块，通过加密网关完成手机端远程维护，波形查看等。
