- 德国WTW 氨氮在线传感器AmmoLyt
特性
•三种型号
- AmmoLyt? Plus：氨氮传感器
- NitraLyt? Plus： 硝氮传感器
- Varion? Plus： 氨氮/硝氮二合一传感器
•无需填充电解液和更换离子膜
•自动补偿干扰离子的影响
•现场连续监测传感器技术
•快速响应，无滞后时间
•自动监控生化处理过程
•可全程多方位监测除氮工艺
•自动空气吹洗系统，保证长期可靠运行

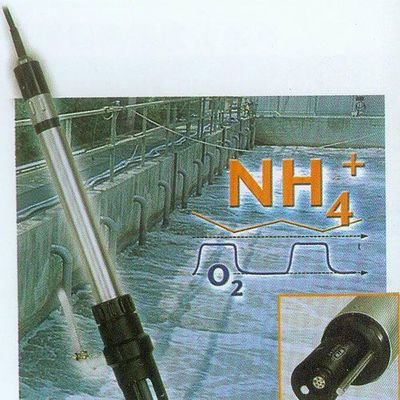

德国WTW AmmoLyt水质氨氮在线传感器
一套完整的氨氮/硝酸盐系统由IQ SENSOR NET变送器、传感器外壳组件、参考电极、工作电极、IQ电缆线及空气清洗组件构成。上述各种部件均可更换，且更换简单，无需填充电解液及更换薄膜！自动清洗通过3－7巴的压缩空气实现，由一个专用的MIQ/CHV 电磁阀控制模块来控制气路开关。
测试时，只要把相应的离子选择电极插入到传感器对应的插孔中，剩下的工作都由传感器自动完成。仪表直接显示正确的测试值，您也可以选择显示干扰离子的浓度值，如钾离子浓度。所有测试的数值都可以通过模拟电流0/4-20 mA或数字接口PROFIBUS或MODBUS传送到PLC系统中。
德国WTW AmmoLyt水质氨氮在线传感器
离子选择电极法ISE从原理上来说，可以使仪器的构造相对简单，测量可以达到快速反应，然而当1991年氨离子测试方法出现的时候，它只能应用于实验室分析，因为操作者需要拥有特定的操作技巧、严格预处理样品、调节溶液的离子强度、保持恒温测试等。当时普遍认为离子选择电极法不适合在线监测。
但在2002年情况有了质的变化，WTW成功研制发布了AmmoLyt氨离子在线选择电极法分析仪，这使用了特殊材料制品的电极膜，电解液及反应电极，以及为避免钾离子对铵根离子测量的干扰，在测量电极中，还设置有专门的钾离子测量电极，通过矩阵式补偿方法，来补偿并消除干扰离子的影响。该电极因为可以很好的补偿处理干扰，从而可以直接投入到污水的曝气池中使用，测量氨氮的浓度。
ISE离子选择电极采用电位感测原理，如图2所示，通常离子选择电极跟水样接触的顶端是一层敏感膜，这层敏感膜对特定的离子有选择性，即特定离子的浓度变化会在敏感膜表面产生一个电位差。全套电极必须包括工作电极和参考电极，如图3所示。有了电位这个参数，很容易通过众所周知的能斯特方程转换成相应离子的浓度，就跟pH测试一样简单。
E = E0 + S log (c)
同样的，对于硝氮ISE测量方法是一样的，在测量电极上也配置了氯离子测量补偿电极，通过矩阵式补偿方法，以便去除相应的氯离子干扰。
德国WTW AmmoLyt水质氨氮在线传感器技术参数
型号 AmmoLyt Plus 700IQ
VARiON Plus 700IQ NitraLyt Plus 700IQ
VARiON Plus 700IQ
测量参数 氨氮测量 硝氮测量
测量原理 使用参比电极和离子选择电极进行电位测量；内置微处理器，二芯屏蔽线包含电源和数据传输
离子电极：
参考电极
工作电极
补偿电极
VARiON? Plus Ref
VARiON? Plus NH4
VARiON? Plus K
VARiON? Plus Ref
VARiON? Plus NO3
VARiON? Plus Cl
测试量程/分辨率 NH4-N: 1…1000mg/l / 1mg/l
0.1…100mg/l / 0.1mg/l
NH4+: 1…1290mg/l / 1mg/l
0.1…129.0mg/l / 0.1mg/l
K+: 1…1000mg/l / 1mg/l NO3-N： 1…1000mg/l / 1mg/l
0.1…100mg/l / 0.1mg/l
NO3-： 5…4500mg/l / 1mg/l
0.5…450.0mg/l / 0.1mg/l
Cl- : 1…1000mg/l / 1mg/l
主要干扰物 钾离子：0-1000mg/l K+ 氯离子：0-1000mg/l Cl-
补偿方式 自动（安装相应离子电极）或手动补偿 自动（安装相应离子电极）或手动补偿
温度测试 内置NTC温度探头
量程：0℃…+40℃
±0.5K
t95<20秒
温度补偿 自动补偿0℃…+40℃
校正方法 标准液2点校正，或现场实际水样标定(常用)
周边条件 操作温度：0℃…+40℃，贮存温度：0℃…+40℃
pH范围 pH 4 … pH 8.5 pH 4 … pH 11
准确度 ±5%测试值或±0.2 mg/l标准液
工作寿命 18个月(在污水厂环境下测试得出的数据)
机械构造 保护帽：POM
电极体及温度探头：V4A不锈钢1.4571
电极连接头：POM，保护等级：IP 68
压力 0.2bar（包括SACIQ电极接线电缆；安装电极后）
插入深度 30mm，2m
功耗 0.2W
