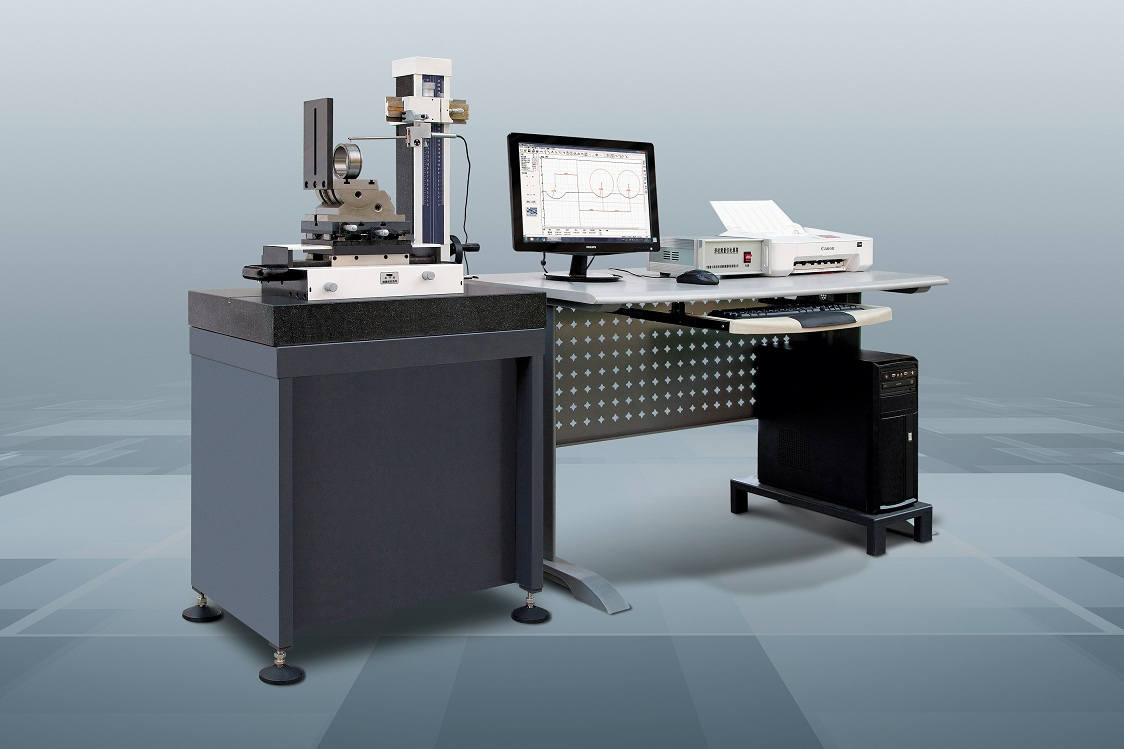

HCXZ-150/HCXZ-150G型 轮廓仪-形状测量仪（通用型）
产品简介 Product introduction
轮廓仪-形状测量仪是测量各种精密机械零件素线形状和截面轮廓形状的精密设备。可测量各种零件的直线度、倾斜角、角度、凸度、曲率半径、沟心距、槽宽、槽深等。在轴承行业中可测量各种滚动体及滚道的素线如：凸出量、接触角、曲面曲率半径和基准件角度等，在机械行业中可测量各种零件的直线度、线轮廓度、平行度、倾斜度、角度。特别适用于汽车、拖拉机、摩托车活塞的外型的测量。
该仪器采用微机控制，自动实现测量，自动消除安装误差，直接显示所测零件的形状及参数，并可直接在显示的轮廓形状线上直接标注参数，也可以打印图形和数据，供产品质量检测及工艺分析。
该仪器工作台采用高精度的横向气浮道轨和滚动垂直道轨，移动精度高、稳定性好、寿命长；测量效率高、装卡方便、操作简单、适用于车间检查站或计量室使用。
该仪器可根据用户的需要对微机软件进一步开发，更广泛的满足用户测量形状的要求，并备有多种工装备件，供用户根据自己的要求选择使用。
应用范围 Applications
该系列仪器可测量各种精密机械零件的素线和截面轮廓形状参数，在轴承行业中可测量各种零件的直线度、平面度、平行度、倾斜度、角度处理（坐标角度、与Y坐标的夹角、两直线夹角）、圆处理（直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆心的距离、圆心到直线距离、直线到切点的距离）、点线处理（交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离）、直线度、凸凹度、对数曲线、槽宽、槽深、沟边距、沟心距、倾斜度、水平距离、垂直距离等形状参数。
轮廓仪-形状测量仪广泛应用于精密机械加工、汽车、五金、轴承、摩配、机床、精密工具、刀具、模具、光学元件、航空、航天等行业。广泛适用于科研院所、大专院校、计量机构和企业计量室。
■ 可测量各种精密机械零部件的素线形状：如汽车缸套、活塞、气门顶杆；
■ 轴类零件的直线度：轴承内外套圈、滚子、销轴、电机轴等；
■ 轴承内外套圈、内外套圈的密封槽形状（槽宽、槽深、倒角R、角度等）；
■ 球轴承沟道的沟曲率半径及沟边距；
■ 各种轴承和套圈的凸度、角度、对数曲线；
■ 滚针轴承、圆柱滚子轴承、直线轴承的滚动体和套圈的直线度；
■ 双沟轴承的钩心距，阀门、齿轮、油泵油嘴、液压件、气动件、纺机配件等详细参数；
在轴承行业，可测各种零件的直线度、倾斜度、角度处理（坐标角度、与Y坐标的夹角、两直线夹角）、圆处理（直线到切线的距离、圆心到圆心的距离、圆弧半径、交点到圆心的距离、圆心到直线的距离等），点线处理（交点到直线的距离、交点到圆心的距离、两直线距离、交点与交点的距离等）；内外套圈的密封槽形状（角度、倒角、槽深、槽宽等）；各种滚子轴承的滚子和套圈母线的凸度、角度、对数曲线、水平距离、垂直距离；电机轴、圆柱销、滚针轴承、圆柱滚子轴承、直线轴承的滚动体和套圈的直线度；球轴承沟道的沟曲率半径及沟边距；双钩轴承的沟心距；四点接触轴承（桃形沟）的沟心距和沟曲率半径等。
在汽车、摩托车和制冷行业，可测汽车、摩托车、压缩机的活塞、活塞销、齿轮、气门顶杆和精密零部件的母线和轮廓线参数；并可测量各种不规则零部件的轮廓参数。
工作原理 Working principle
本系列轮廓仪-形状测量仪维直角坐标测量法，触针接触式。机械部分采用进口紧密气浮直线运动导轨（专利技术），为X坐标的精密测量基准，保证了测量精密，且稳定性好、寿命长、运动灵活性号、直线性好、操作方便；
电器部分由专业工控计算机和精密电感传感器、精密光栅位移传感器组成；X轴的运动距离采用进口精密光栅尺精确计量尺寸坐标，Z坐标由电感传感器组成；
测量软件采用基于WINDOWS操作系统平台的专业轮廓处理软件，该测量软件是我司专业软件工程师和大学教授总结实际测量教学中的经验，历经3年时间联合研发的，吸取了国外同行知名厂家的各方面优点，不仅具有丰富的轮廓处理功能，还可以测量各种精密机械零部件的素线轮廓形状，是目前同行国内最为先进的轮廓测量软件；
数据采集及数据处理输出均采用工控计算机及进口打印机，为用户测量、存档、输出图形及数据提供了完整的配置，为用户带来了极大的方便。
工作环境 Work environment
1、仪器使用环境：温度：10℃～40℃；相对湿度：≤85%。
2、电源电压：两相，50Hz，220V，电压波动范围+10%～-15%。
3、仪器配备稳压电源，以保证仪器的正常工作。
4、仪器应有可靠的接地。接地导线为铜质导线，接地电阻≤4Ω。
5、仪器应避免其它较高热源的辐射和振动，以免仪器产生故障或丧失仪器精度。
性能特点 Performance characteristics
1、HCXZ-230（G）型：该仪器采用高精度的横向气浮导轨和垂直滑动导轨，移动精度高、测量范围大、装调方便、操作简单、测量效率高；
2、HCXZ-150型：该仪器具有XZ-230型仪器的检测功能，装调方便、操作简单、测量效率高，体积小、成本低，较适合中小型企业高精度工件的测量；
3、HCXZ-150G型：该仪器具有XZ-150型的检测功能并采用高精度密闭式横向气浮导轨和垂直滑动导轨，移动精度高、稳定性好、装调方便、操作简单、测量效率高、体积小、成本低，较适合中小型企业高精度工件的测量；
4、直线运动导轨采用开式或封闭式精密气浮导轨，精度保持长久，直线移动精度高，仪器使用寿命长；非人为因素，精度可以保持十年不变；
5、直线运动导轨位移数据采集采用精密直线光栅位移传感器，定位精度高，稳定性好；
6、仪器采用WINDOWS系统操作平台，与国内著名高校联合研发的专业测量软件，吸取国外著名同行厂家的各类优点，测量界面简洁直观，操作便捷；
7、可以实时显示图形数据、存盘留档、随时打印，图形分析报告，直观清晰；
8、测量过程中，工件任意摆放均能得到满意测量结果；
9、测量结果可根据标注需要任意旋转；
10、强大的误差补偿功能，使测量结果更精确；
11、测量操作设置鼠标和键盘快捷操作，用户可根据操作习惯自由选择；
12、设计配备的特殊装配夹具，方便工件的装夹调整，大大提高了测量效率；
13、使用范围广，测量范围大；量程6mm（可扩展12mm、15mm）；
14、计算机采用的高可靠性、高稳定性的专用工业控制计算机。
15、可测量各种机械零件素线和截面轮廓形状。可测量各种零件的直线度、倾斜角、角度、凸度、曲率半径、沟心距、槽宽、槽深等。
16、采用高精度的横向气浮导轨和垂直移动导轨，移动精度高、测量范围大、装调方便、操作简单、测量效率高。
技术指标 Technical indicators
项目 型号 HCXZ-150 HCXZ-150G 气浮工作台 气浮形式 开式导轨 封闭导轨 移动精度 Z:≤0.3um/80mm Z:≤0.2um/80mm X轴(工作台水平横向移动) 150mm 承重 50kg 光栅尺 分辨率 1um 1um 0.5um 定位精度 X:≤5um/150mm X:≤5um/150mm X:≤2um/150mm 产地 国产 国产 进口 测量范围 轴 Ф1-100 mm 套 ≤Ф200 mm 最大测量长度 140 mm 传感器 量程（测针上下移动） 6mm(可扩展) 分辨率 1/65536 测量精度(半径误差) 0.1%～1% 重复测量精度 3% 工作台移动速度 0.1-0.4mm/s；机械调速（分三档） 气源压力 纯净空气≥0.45Mpa 电源 220V/50Hz、0.5Kw、需单独地线 标准配置 Standard configuration
类别 序号 名称 数量 备注 机
械
部
分
1 形状测量仪主体 1套 2 万向精密调整台 1套 3 立柱系统 1 4 气浮导轨 1 5 微动工作台 1 6 电感传感器 1 7 测量杠杆机构 1 8 长测杆、转接测杆 1 可根据用户需求设计制作各种特殊测杆 9 小测杆 1 可根据用户需求设计制作各种特殊测杆 10 测头 1套 球形2个、斧形4个、尖形2个 11 基准靠板、固定板 1套 12 精密光栅尺 1 13 大理石工作台 1 14 过滤器 1 15 油水分离器 1 16 调压系统 1 电
器
部
分
17 专用计算机 1 专用工控计算机 18 打印机 1 19 前置放大系统 1 20 AD模数转换板 1
