FDT系列 多齿分度台
立式 立卧两用型 产品简介 Product introduction
多齿分度台是检测角度的精密仪器，它既可作为角度基准用于测量，又可作为分度装置用于精密加工。它与光电自准直仪配合使用，可检测基数为360°/n（n为齿数）的各种多面棱体、角度块规、光学棱镜等高精度角度器件。作为分度装置用于加工时，可在普通铣、镗、磨等机床上加工角度要求很高的精密零件（如：孔位、垂直面、平行面等）。多齿分度台的细分和组合差动还可进行高精度的任意角度测量。
本产品具有分度精度、重复精度、自动定心精度高，结构简单，操作方便等特点。它适用于科研、计量部门的试验，仪器及机械制造业的计量、检测和加工之用。
工作原理 Working principle
分度台主要有一对多齿盘和升降、锁紧机构组成。
多齿盘是一对直径、齿数、齿形等完全相同的平面向心齿轮，它的每一个齿的形状、精度、节距等几乎完全相等，在上、下两齿盘的相互啮合中，由于齿的啮合平均效应作用，使其获得极高的分度精度。
升降、锁紧机构是由偏心装置组成，它主要保证上齿盘平稳升降和旋转，并使上、下齿盘在啮合时获得恒定的轴向正压力，使上、下齿盘紧密啮合。
使用方法 Use
多齿分度台系列有立式多齿分度台、细分多齿分度台、立卧两用式多齿分度台。立卧两用式多齿分度台可在台面水平、垂直或倾斜状态下使用，其余多齿分度台均应保持台面在水平状态使用。
细分多齿分度台是在720齿立式多齿分度台基础上，加上细分机构而成的。
1、立式、立卧两用式多齿分度台使用方法
多齿分度台使用前应小心地将多齿分度台安放在平台上，将台面清洗干净，手柄顺时针旋转180°到定位点（手柄位置处于水平），由于偏心轴作用，此时上齿盘被抬起，上、下齿盘脱开，然后转动上齿盘，到指标线对准刻度环零位，将手柄逆时针旋转180°到定位点，此时上、下齿盘重新啮合，多齿分度台起始位置为零；然后以同样操作方法将上齿盘转到下一测量位置，此时指标线对准的刻度环上的角度值，即为被测角度值。由于多齿分度台在脱开啮合位置时，台面处于活动状态，没有定位精度，因此，在使用过程中，只有齿盘处于啮合位置才能进行测量、读数。

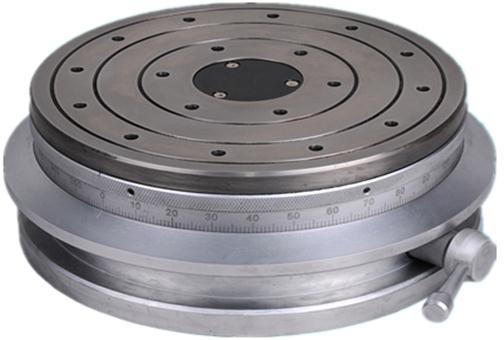

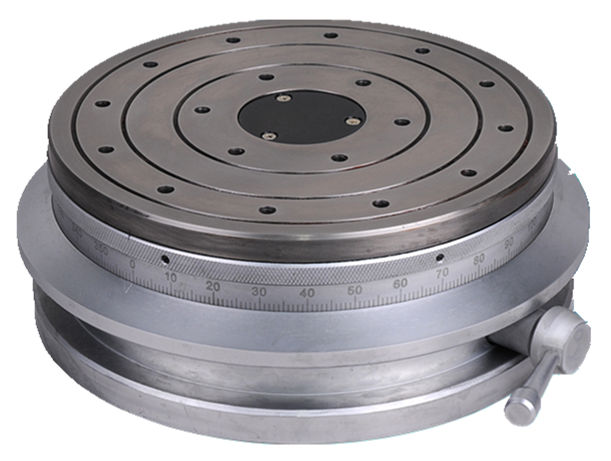

图1 立式多齿分度台
1、上齿盘 2、刻度环 3、下齿盘 4、手柄
图2 立卧两用多齿分度台卧式状态
1、角板 2、上齿盘 3、刻度环 4、下齿盘 5、手柄
图3 细分多齿分度台外形图
图4 细分多齿分度台读数示例图
2、细分多齿分度台使用方法
2.1 细分多齿分度台应放置在水平平板上使用，不得倾斜使用。
2.2 细分多齿分度台使用是先旋转多齿分度台到所需整度数，然后再旋转至所需度数的分、秒位置。它的读数是先在多齿分度台刻度环上读整度数，如图4示列，21°4′8.2″在齿盘刻度环读21°（左下图），再在细分鼓轮（左上图）固定读数套筒（右边横线）上读4′，在活动读数套筒（左边竖线）上读8.2″。由于细分多齿分度台的齿盘是720齿，刻度环上每一刻度表示0.5°（即30′），当多齿分度台刻度环上的读数是xx.5°时，则齿盘读数去掉.5°，在固定读数套上的读数应加上30′如示例20°34′8.2″，在多齿分度台刻度环读21.5°时，把0.5°变成30′即20°30′，再在细分鼓轮上读4′8.2″，两者相加即20°34′8.2″；细分鼓轮的活动读数套筒最小刻度值为0.1″，一圈为30″，角秒的读数方法同千分尺，如示例20°34′38.2″，在多齿分度台刻度环读21°30′，在细分鼓轮的固定读数套筒上，横线上半部分每格1′，下半部分相应在每格中间刻线，即为30″，该例中活动读数套筒超过4′刻线1圈，所以角秒读数要加30″即成38.2″，再加整度数部分，得到读数20°34′8.2″。
2.3 为减少测量误差，消除死程，细分鼓轮应顺时针方向(即读数减小方向或丝杆旋进方向)单方向对线，如旋过头，应退回十来秒再顺时针对线。
多齿分度台的整度部分可任意方向旋转对线,不受此约束。
2.4 使用一段时间发现细分鼓轮（微分筒）转动不灵活时, 可取下细分多齿分度台标牌上四个螺钉，即出现加油孔，加入数滴仪表油，再装上标牌，并将细分鼓轮来回旋转一遍,使油膜均匀。
2.5 每天使用前应将细分鼓轮从0～30′来回旋转一遍,以保证楔块接触面的润滑。
性能特点 Performance characteristics
1、分度精度高，重复精度高，定性精度高；
2、结构简单，操作方便；
3、利用了多齿的啮合平均效应，降低误差，保证精度；
4、多种规格可供选择，适用场合范围更广，立卧两用式多齿分度台可在台面水平、垂直或倾斜状态下使用；
5、为适合相应检测功能，刻度圈有明确分度标示；
6、差动多齿分度台分度更高，细分多齿分度台可实现任意角度测量。程控多齿分度台可实现自动测量；
技术指标 Technical indicators
型 号
台面
直径(mm)
安装孔尺寸（mm）
外型
尺寸(mm)
精 度
(峰峰值)
测角重复
精 度
最 小
分度值
（度）
承载能力
(Kg)
自身重量
(Kg)
备注
FDT- 360A
Φ205
Φ82-6-M6
Φ124-8-M6
Φ165-12-M6
Φ235×83
0.2″
0.5″
0.06″
0.12″
1
30
20
FDT- 360X
Φ108
Φ40-3-M5
Φ80-6-M5
Φ140×60
0.3″
0.5″
0.12″
1
10
4
WFDT-360X
Φ108
Φ80-6-M5
Φ140×80
0.3″立
0.5″卧
0.12″
1
10
5
立卧两用
FDT-360D
Φ140
Φ100-6-M6
Φ180×83
0.2″
0.5″
0.06″
0.12″
1
20
8
WFDT-360E
Φ160
Φ80-6-M5
Φ180×100
0.2″立
0.3″卧
0.06″
0.12″
1
20
10
立卧两用
FDT- 391A
Φ205
Φ82-6-M6
Φ124-8-M6
Φ165-12-M6
Φ235×83
0.2″
0.5″
0.06″
0.12″
360/391
30
20
FDT- 391X
Φ108
Φ40-3-M5
Φ80-6-M5
Φ140×60
0.3″
0.5″
0.12″
360/391
10
4
WFDT-391X
Φ108
Φ80-6-M5
Φ140×80
0.3″立
0.5″卧
0.12″
360/391
10
5
立卧两用
FDT- 391G
Φ140
Φ100-6-M6
Φ140
0.2″
0.5″
1.06″
0.12″
360/391
20
8
ZFDT-391D
Φ140
Φ180×100
0.2″
0.5″
2.06″
0.12″
360/391
20
8
WFDT-391E
Φ160
Φ80-6-M5
Φ180×100
0.2″立
0.3″卧
0.06″
0.12″
360/391
