英国N4L PSM1700/PSM1735/PSM3750多功能相位增益分析仪
- Newtons4th Ltd

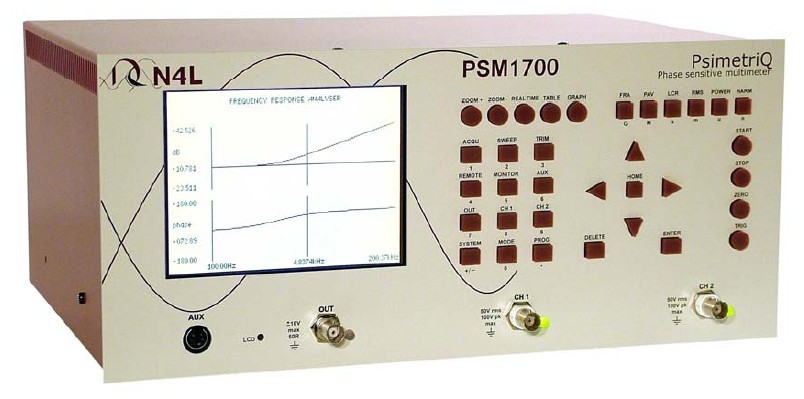

PSM1700多功能相位增益分析仪
1. 型号:PSM1700,频率范围:10uHz～1MHz
2. 相位精度为:0.02度,增益精度为:0.05dB.另外,通道有2个通道,另外个OUT的任意波型发生器通道，输出通道注入信号最大是10V,另外两个通道最大输入电压为:100Vp/50Vrms,大屏显示画面解析度320×240,在显示屏上很清晰的看出测试出来的波特图与数据.
3. PSM1700扫描频点数为250点,测试程式可以记忆容量100组另外它的测试软件操作起来很方便,便于做成测试报告
4. N4L的PSM1700系列所包含功能有: 频响分析(FRA), 相位表, 两通道RSM电表, LCR电表, POWER Meter, 谐波分析等. 单FAR一项功能来讲基准精度比一般的频响分析设备高出好几倍, 但价格却不到1/3,为何PSM系列有这么高的性价比呢? 因为它采用当今最新的FPGA与DFT 等技术, 从而得到体积更小, 速度更快, 精度更准,可靠性更高的测试方案。
5. PSM系列操做比同类型的仪器更加方便，设置更加简单一般工程师只需要几分钟便能顺利的进行测试。重要的是仪器本身的安全性能和对产品的安全性来说PSM1700是目前最好的。原来的HP4194和新的安捷伦4395都很容易在操做中烧坏量测通道，维修周期又很常每次价格都非常高昂。
6. 除了先进的技术它还有标配的RS232接口及可选GPIB和LAN接口,再加上可远程控制的软件使操作更加方便. PSM系列除最优越的性价比之外,我公司与原厂还提供各项技术支持和优秀的售后服务.
藉由包含增益和相位之波德图（bode plot graph）功能，完善您电源系统的稳定度！
Newtons4th公司推出电源系统响应测试分析仪Psimetriq PSM1700增益和相位分析仪，直接提供电源系统工程人员对电源闭回路进行增益余裕度(Gain Margin)，相位余裕度(Phase Margin)，和波德图（Bode Plot Graph）的闭环路响应的测试分析。
Newtons4th PSM1700最常见的应用是在开关电源 (SMPS)和无间断电源（UPS）等电源系统的闭环路回授稳定性分析。工程师以PSM1700提供的数据作为检查补偿（阻尼）是否适当并且作进一步的系统完善化的参考。世界上各著名的电源系统研究单位及电源产品研制企业广泛的用PSM1700来提升研究的素质和提高产品的质量。工程师以两个原则检查电源回授系统：（1）、在闭回路增益为0dB（无增益）的情况下，相位余裕(Phase Margin)是否大于45度。 （2）、另外同步检查在相位接近于零度时，闭回路增益余裕(Gain Margin)是否大于-20dB。测试上必须核实系统在预期各种环境下（温湿度，负载，等变动因素），仍然能够满足此二条件。
Newtons4th PSM1700提供含增益余裕(Gain Margin)和相位余裕(Phase Margin)的波德图（Bode Plot Graph）或是表列，作为工程师评估电源闭回路稳定性的重要指标，满足工程师对确认和完善系统的工具需求。
