3ctest电快速瞬变脉冲群模拟器EFT 500x
- 这真不是您需要的产品？
- 品 牌：
- 3ctest 泰思特

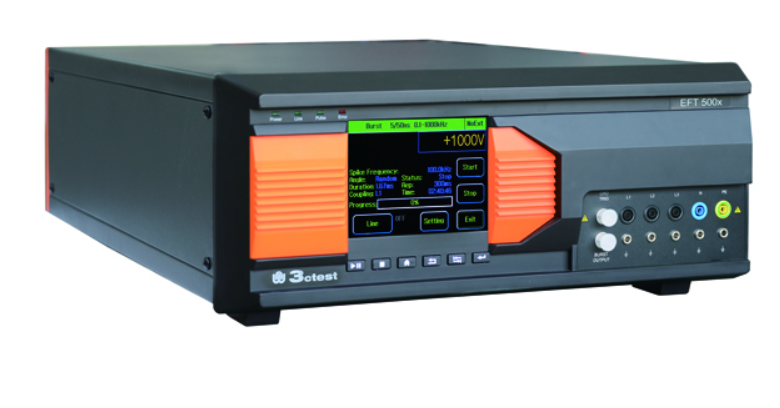

- 3ctest电快速瞬变脉冲群模拟器EFT 500x
工业测量或控制设备中经常使用常见的控制单元，它们会包含继电器或者一些机械开关设备。使用公共供电系统的通常是日光灯镇流器，或一些小功率电器。这些电器都是电感负荷的，在开关时就会产生干扰。电快速瞬变现象会引起微处理器发生故障或重置，不能进行正常操作。 EFT 500系列智能型电快速瞬变脉冲群模拟器是按照电气、电子产品对于电快速瞬变脉冲群试验的特点和要求而专门设计的，具有用于单相或三相被测设备主机供电线路的内置耦合/去耦网络，EFT 500系列电快速瞬变脉冲群发生器具有可靠性好、性能稳定、使用方便等特点。
特点：
> 5.7寸彩色触摸屏前面板操作
> 内置全自动单相、三相耦合/去耦网络，任意组合
> 对实验参数进行排程设置
> 可控制外置三相大电流耦合/去耦网络
> EFT 500S(单相网络) EFT 500T(三相网络)
> 以太网 、RJ45接口，用于PC远程控制、排程、打印测试报告
通用参数
显示屏
5.7英寸TFT彩色触摸屏
工作电源范围
AC 110V/220V，(±10%)，50/60Hz，±5%（大陆/国内默认AC 220V 50Hz）
保险丝
6A
最大功耗
200W
用户存储空间
无穷（PC）
通讯方式
以太网LAN、RJ45
外部触发输入
BNC,5V TTL
运行控制输入
BNC,5V TTL
外部同步输入
45-65H,同名端与异名端之间 20-500V同名端、异名端与机壳 0-500V
失效检测
失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示
前面板LED指示、LCD显示
仪器接地方式
使用扁平接地线
机箱尺寸
19英寸/4U
仪器重量
约23kg
温度范围
15–35℃
湿度范围
45%–75%
气压范围
86kPa-106kPa
符合IEC 61000-4-4电快速瞬变脉冲群测试
测试电压范围
0.25kV-4.8kV（±10%）
极性
正、负、先正后负
源阻抗
50 ohm
脉冲波形
5/50ns，50 ohm 1000 ohm 负载
上升时间
5ns±30%，50 ohm负载，1000 ohm 负载
脉冲持续时间
50ns±30%，50 ohm 负载
50ns-15/+100ns，1000 ohm负载
脉冲频率
0.1kHz-1000kHz
脉冲群持续时间
0.001ms-1000ms，支持个数设置
脉冲群周期
11ms-10100ms
测试持续时间
1s-9999s
触发方式
自动、手动、外部触发
直接输出方式
通过高压同轴连接器
同步
0°-360°，分辨率1°步进设置或随机方式
耦合网络衰减比例
<10%设定电压值
网络
EFT 500S
内置单相耦合/去耦网络
AC 250V/16A; DC-1 220V/16A
EFT 500T
内置三相耦合/去耦网络
AC 380V/16A; DC-1 220V/16A
