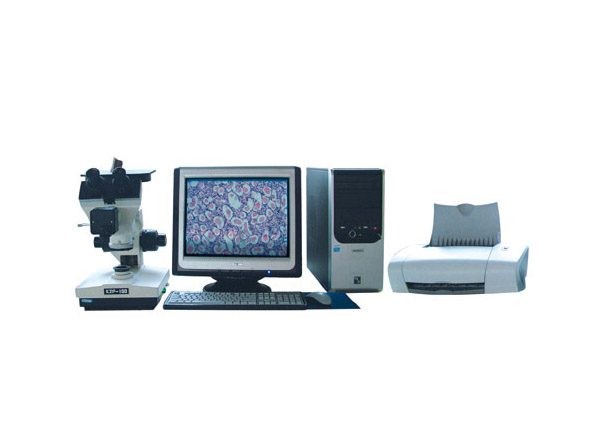

- BY-100型金相图像分析仪简介：
一、用途：
金相显微镜镜主要用于鉴别和分析金属内部结构组织，它是金属学研究材料金相组织结构的重要仪器：铸造、冶炼、热处理后材料金相组织的研究；原材料的检验或材料处理后的分析等均应使用本仪器。也是电子、光纤、纺织、印刷及微颗粒、粉末等行业研究表面形态的有效手段，是科研、教学、生产的企事业单位的常规必备设备。
二、规格：
1 、目镜筒：倒置式 三目镜筒 镜筒倾角： 30度
眼瞳调节范围： 53- -75mm 目镜屈光度可调
2 、平场目镜 ： 10 倍 物镜： 10 、 20 、 40 、 倍
放大倍数： 1000 倍
选购件：平场目镜 ： 16 倍 或 分划目镜： 16 倍
总放大倍数： 1600 倍
3 、机械筒长： 160mm
4 带限位和松紧调节装置的同轴粗微动调焦系统 升降： 30mm ,
微动格值： 0.002mm
5 、同轴调节的双层机械移动载物台 规格： 200 × 152mm 移动范围： 15 × 15mm
6 、载物台孔径：ф 10mm ；ф 20mm
7 、滤色片：黄、蓝、绿
8 、照明系统：柯勒照明 6V/20W 卤素灯 亮度可调
电源： 220V/50H Z 或 110V/60H Z
9 、 摄影装置、相机（或数码）；图像摄配镜、彩色摄像头、图像捕捉卡、数字摄像头CCD、金相自动分析软件（jx2010）,联想商用电脑，品牌打印机等；
三、成套性：
1、仪器主机（ 三目镜筒） 1 套
2、10 倍目镜 2 只 ，12.5 倍目镜 2 只 ，10倍刻度目镜 1只；
3、物镜： 10 、 20 、 40 倍各 1 只
4 、滤色片：黄、蓝、绿各 1 片
5 、 6V/20W 卤素灯 1 只
6 、灯箱 1 套
7、CCD，2010金相分析软件，电脑，打印机 等
实际操作示例：
l 晶粒度评级（模块 【74】黑白相面积及晶粒度评级 ）
l 非金属夹杂评级(模块【 2】非金属夹杂物显微评定)
l 球墨铸铁_球化分级_石墨大小分级（模块【20】【21】）
l 计算孔度的大小和分布（模块【24】）
l 球墨铸铁__铁素体和珠光体数量分级（模块【23】含石墨、渗碳体百分比）
l 球墨铸铁金相＿球化分级：连续评级5个视场（模块【020】）
l 金属平均晶粒度＿金属平均晶粒度测定方法（模块【001】）
l 球墨铸铁多图多模块评级：球化分级＆石墨大小＆基体组织(模块【250】)
l 灰铸铁多图多模块评级：石墨分布＆石墨长度＆基体组织＆共晶团
l 多项组织分析（SS2006-02）（模块【273】）
l 变形铝及铝合金制品显微组织检验方法_晶粒度评级（模块【349】）
一、系统软件简介
㈠ 基本功能：
《金相检验软件系统》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。该软件的主要功能如下：
⒈ 自动评级：
本软件以检验标准为依据，开发出了百余个类别两百余种软件功能模块，用户可根据需要，选择检验项目，在本软件的帮助下，完成检验工作。目前本系统的软件模块清单见附件。本软件模块的评级方式有以下三种：
自动评级：软件可自动得出最终分析结果；
辅助评级：软件可得出和分析结果有一定联系的参数；
比较评级：将采集下来的试样图像和标准图库进行比较，人工作出结果判断。
⒉ 新建报告：
可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，并提供报告的保存和打印功能。
⒊ 打开报告：
打开并浏览已经保存的报告文件。
⒋ 几何测量：
本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法，可完成长度、面积、角度等测量工作。
⒌ 查看图库：
用户可选择查看本软件收录的所有金相图谱，本软件金相图谱由用户提供原始资料，由我方录入。
⒍ 定倍打印：
可一次装入多副图片，并可对其进行图像处理，设置说明文字和打印版面，进而生成一份适合各种行业特殊要求的报告文件。
⒎ 脱机拼图
将多张图片拼接在一起(要求具体见图像拼接),图像拼接有“自动”和“手动”两种方式，如采用“自动”方式，则被拼接图像需要有重合部分；
⒏ 动态测量
在DirectX支持的采集卡和摄像头的视频影像上进行测量！无需将图片采集过后，可以直接在画面上进行实时、动态的测量，与静态测量相比较，增加了方便性和实用性！
㈡系统组成：
整个软件系统由如下部分组成：
⒈软件程序（光盘）；
⒉加密狗：客户需事先选择加密狗类型（并口型或者USB型）；
⒊文字资料：《使用说明书》（光盘上有WORD文档）；
㈢硬件运行环境：
⒈电脑推荐配置：
⑴CPU：奔腾4型，主频2.8G以上；
⑵内存：1G及以上（ 否则安装时会出错）；
⑶硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；
⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；
⒉视频采集卡：
本软件支持多种视频采集卡，用户可在“功能选择”菜单中选择相应的采集卡。
⒊CCD摄像头或者数码相机：
分辨率达到450线及以上的CCD摄像头以及数码相机均可。
㈣软件运行环境：
WINDOWS XP SP2(32bit)。
㈤售后服务：
我公司将为用户提供以下售后服务项目：
⒈技术咨询；
⒉软件的修改和升级；
⒊报告文件按客户要求制作；
