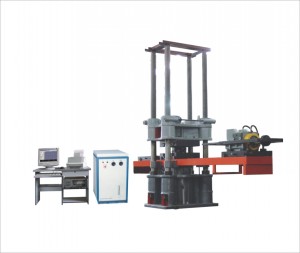

YAJ 系列微机控制电液伺服压剪试验机

  • 这真不是您需要的产品?
  • 品  牌:
  • 主要规格:
  • 用  途:
    • YAJ 系列微机控制电液伺服压剪试验机的用途

          该压剪试验机主要用于各种桥梁板式、盆式橡胶支座进行抗压、抗剪切力的复合条件下,检测橡胶支座的轴向径向抗压、抗剪、转角力学试验。该压剪试验机可进行橡胶支座的抗压弹性模量、抗剪弹性模量,容许剪切角,摩擦系数和极限抗压强度等力学性能试验。本机采用P4工控计算机为内核的全数字闭环电液伺服控制系统控制,可完全满足《JT/T4-2004公路桥梁板式橡胶支座等所规定的力学性能检测规则》要求。压剪试验机也可以进行混凝土等其它材料试样的弹性模量及压缩性能检测并可完成低周循环,三角波、正弦波、梯形波等组合波形试验,是科研生产,仲裁检验所需的先进检测设备。

      本机由四立柱式轴向液压压力试验系统,横向卧式剪力试验系统,转角试验装置,多功能液压伺服油源,微机伺服测控系统五部分组成。



      YAJ 系列微机控制电液伺服压剪试验机的主要功能特点

      ◆控制测量系统采用美国AD公司原装器件,测量控制精确可靠,故障率极低。

          试验力和变形测量分辨率可达1/200000。位移测量分辨率可达2m。

      ◆伺服油源采用日本原装内齿轮泵,低噪音,可适应长时连续运行。

      ◆主要传感元件采用进口元件制造,保证了测量精确可靠,并采用微机数据处理,保证计算数据可靠、公正。

      ◆整机采用了智能化设计,自动化程度高,测量准确、功能齐全、可靠性高、操作简单、使用方便。可自动完成抗压弹模试验,抗剪弹模及容许角试验,抗压强度试验,摩擦系数,转角试验。

      ◆试验软件采用自主研发的VC++语言编程,先进的模块化设计,软件便于扩展功能且    运行可靠,可在Windows98、2000、XP、NT操作系统下工作并有完善的软件自捡功能。



      YAJ 系列微机控制电液伺服压剪试验机的主要技术规格



                         型号

      规格

      YAJ-5000KN

      YAJ-10000KN

      YAJ-20000KN

      轴向最大试验力(KN)

      5000

      10000

      20000

      剪向最大试验力(KN)

      1000

      2000

      4000

      转角最大试验力(KN)

      500

      1000

      2000

      力示值精度

      ±1%

      力测量范围

      2~100%

      变形测量范围

      2~100%

      变形示值精确度

      ±1%

      上下压板间距(mm)

      1000

      1500

      2000

      轴向/剪向活塞行程(mm)

      180/100

      250/150

      250/200

      总功率(kw)

      10

      15

      25

      主机(含剪力系统)外型尺寸(mm)(长×宽×高)(mm)

      3900×1460×3500

      4900×1750×5500

      6000×1950×6800
