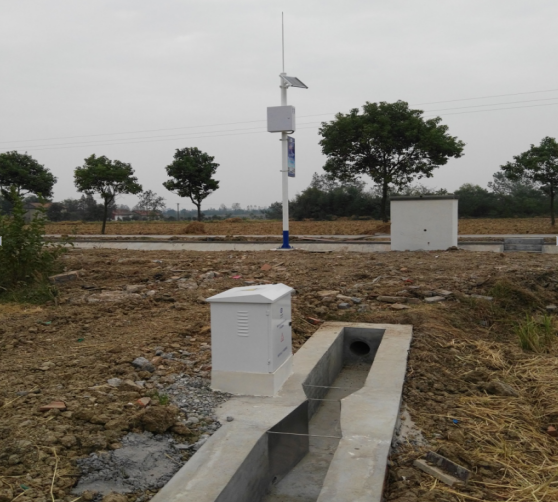

- 太阳能闸控系统--太阳能闸控柜
本系统解决了闸门无供电线路，但需要实现远程操作控制的问题。
实现目标：远程计算机操作闸门，实时观测闸门工作状态、现场工况。
实现手段：供电由太阳能、蓄电池、充电管理等设备组成的电源系统供电；直流电机、接触器等组成动力源与控制部分；由传感器、控制器、DTU、控制箱等设备完成现场信号采集、控制、上传；通过GPRS无线与中心控制室通讯。
现场系统主要组成：闸门开度传感器、闸门控制器（包含7寸真彩触摸屏、无线传输的DTU）、控制箱、接触器、继电器等电气器件、太阳能电池板、蓄电池、电动机等。
主要技术参数
1 接口：RS-485或232通讯，格雷码，无源触点等
2 供电、电源：太阳能充电，蓄电池供电，22V～26V直流
3 静态工作电流：＜100mA DC24V（远程模式下待机状态），
4 电源输出（供传感器等外设）：输出电压等于供电电源电压-0.5V，输出电流＜0.5A
5 电动机功率：DC24V/500W
6 太阳能功率：DC24V/50W
7 蓄电池容量：DC24V/40W
8 显示分辨率：开度1CM；电压0.1V；电流0.1A。
9 显示方式：7寸真彩触摸屏
10 工作环境：环境温度 0～50℃，相对湿度＜95%(40℃)。
11 尺寸：箱体：外形尺寸（宽×高×深）：500×600×200(mm)；
控制器外形尺寸（宽×高×深）：250×150×60(mm)， 开孔尺寸（宽×高）：240*140
12 各种保护：电动机运转电流、蓄电池电压、太阳能充电状态，电机过载保护、电机欠载保护、电源异常保护、闸门运动异常保护等。
