ZFZL-III直流系统接地故探测仪
- 用 途：
- 用于在不断电情况下，查找发电厂、变电站直流系统接地点的准确位置
- 一．原理及概述
直流系统接地故障，从接地性质、接地发生的原因表现形式上来看，总体来说大致有以下几种情况： 电阻性接地、有源接地、由分布电容引起的容性假接地 、非线性电阻接地、受负荷电流干扰的接地 、由平衡桥引起的接地故障 。通常出现最多便是电阻性接地故障。但无论那种形式的接地，都有需要及时排除，保证系统的稳定运行。
ZFZL-V直流系统接地故障探测仪用于在不断电情况下，查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点: 检测灵敏度高，排查系统分布电容能力强，不断电查找，不影响系统正常运行，抗干扰能力强,安全可靠等。
波形分析法，就是利用在直流母线与地之间，加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。仪器测试出容性电流和阻性电流排除电容的影响。
二. 装置的构成:
本装置由信号发生器,信号接收器和信号采集器(卡钳)三部分组成.在查找直流系统故障时,三者须同时配合使用.
A：信号发生器的原理:
本信号发生器采用全新的数字技术,因而具有信号稳定的特点，该信号发生器由单片机，A/D转换电路，信号放大滤波电路,功率放大及隔直电路,输出反馈及保护等部分组成,其实现原理图如下:
三、技术指标
1。信号发生器
输出信号频率：10-30Hz
信号空载输出电压：0-20V±5%
信号电压幅值误差：<5%
信号短路输出电流:≤50mA
输出口抗冲击能力：400V直流冲击
电源电压：AC220V±10%
电压频率：50Hz±5%
最大功率：20W； 输入保险：1A
2、信号接收器，信号电流检测灵敏度：0.5mA
仪器结构
1. 整机构成
信号发生器 、信号接收器、 卡钳 、信号输出引线 电源线 、铝合金箱。
２
２２．信号发生器(见下图)
【电源输入】:信号发生器工作时需要外接AC220V电源,该电源插座下部方框内有一保险丝(200mA).
【电源开关】:开机时将开关按下，松开即可。
【信号输出】：信号输出口，使用时插入输出引线，通过其输出信号。
信号发生器的接入：
信号输出引线插入信号发生器,红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。
调频和调幅改变输出信号参数： 信号频率一般调到15HZ
根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路,为提高检测精度,可把信号发生器接在离故障区域，更近的支路始端的直流保险出口处,或回路下面的直流小母线上.检测时,应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。

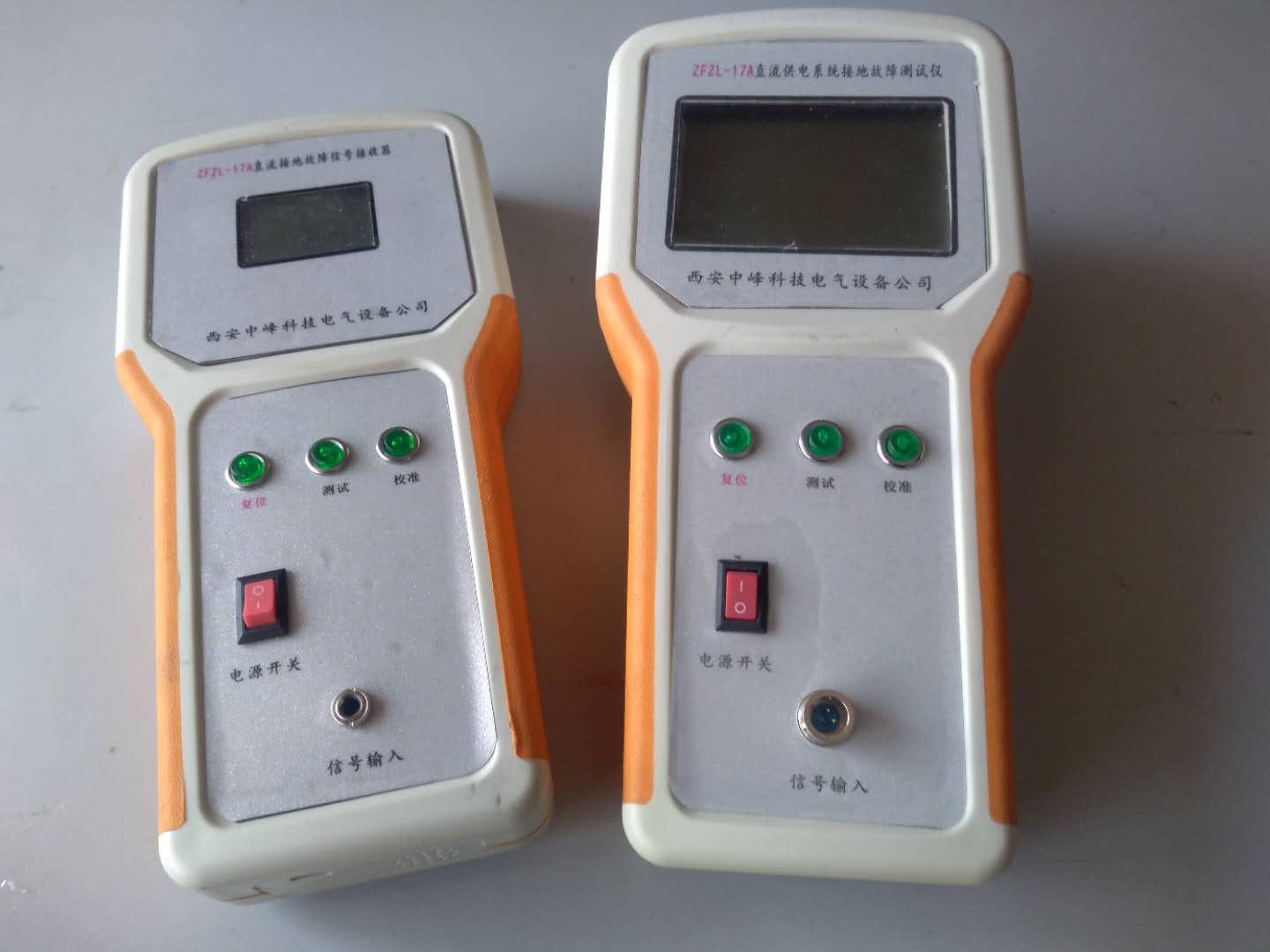

【液晶屏】：点阵式液晶显示器.
【电源开关】：开机时将开关按下,
【卡钳插座】：信号输入插座.本仪器附有卡钳，带有对应的插头，将卡钳插头插入卡钳插座,卡钳钳住母线,进行接地故障的查找。
信号接收器的使用：设值键改变电流大小，按确认或选择键测试
用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。当液晶显示器显示一定数值大于设定值监测仪蜂鸣器响，便可确定故障出现在此主回路上，然后再用卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到最终的故障支路。
检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点。假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。
本仪器可用所配卡钳可用来测量母线上的电流馈线上的电流，其灵敏度极高。由于其灵敏度高,在手拿卡钳抖动时,可能因磁通变化而造成故障检测仪显示数据不稳定。因此，测量时应尽量拿稳卡钳或钳住馈线后松开手,让它固定,直到测量到稳定的数据为止。
5、信号输出引线
【信号输出引线】:信号发生器信号输出线.红色引线接故障母线，黑色引线接地，红色插头插入信号发生器的"L"端。信号引线示意图如下：
五、 注意事项
由于装置是精密仪器，在运输使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。保证使用的高精度，信号源应加在故障母线和地上。
本仪器钳型卡钳只能卡直流回路不能卡交流回路。
当各个支路都无明显接地时，应注意接地点是否在供电部分。例如蓄电池、充电机等部位。在检测过程中,钳表和故障检测器不用时请关闭电源，以延长电池的使用时间。
由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。
附录1: 直流接地故障检测示意图
简 要 使 用 方 法
1,将信号发生器接入系统母线.
红色线接"母线"(红夹);黑色线接"地"(黑夹);
2,打开信号发生器电源开关.
3,把卡钳插头插入信号接收器输入插孔.
4,打开信号接收器电源开关.
5,用卡钳钳住要测的回路.
