互感器特性综合测试仪(全功能款)

  • 这真不是您需要的产品?
  • 品  牌:
  • 凯尔
  • 主要规格:
  • KEHGQ-D型
  • 用  途:
  • 互感器特性测试

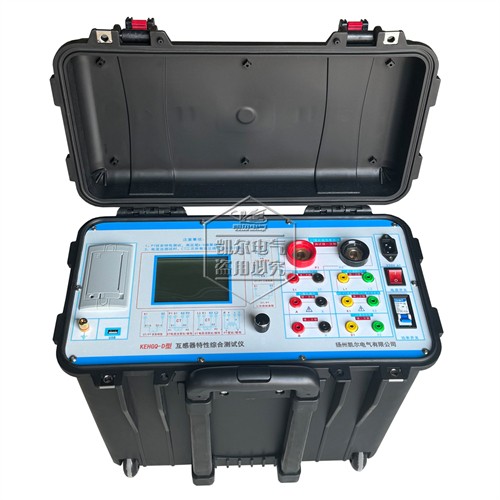

    • KEHGQ-D型 互感器特性综合测试仪(全功能款)


      一、设计用途
             KEHGQ-D型互感器特性综合测试仪设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。
      二、主要特征
             ● 支持检测CTPT;
             ● 满足GB1207、GB1208等规程要求;
             ● 无需外接其它辅助设备,单机即可完成所有检测项目;
             ● 自带微型快速打印机、可直接现场打印测试结果;
             ● 操作简便,带有智能提示,使用户更易上手操作;
             ● 大屏幕液晶,图形化显示接口;
             ● 按规程自动给出CT/PT(励磁)拐点值;
             ● 自动给出5%和10%误差曲线;
             ● 可保存3000组测试资料,掉电后不丢失;
             ● 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告;
             ● 小巧轻便≤25Kg,非常利于现场测试。
      三、主要测试功能(见下表)

      CT

      PT

        伏安特性(励磁特性)曲线

        伏安特性(励磁特性)曲线

        自动给出拐点值

        自动给出拐点值

        自动给出5%和10%的误差曲线

        变比测量

        变比测量

        极性判断

        比差测量

        比差测量

        相位(角差)测量

        相位(角差)测量

        极性判断

        交流耐压测试

        一次通流测试

        二次负荷测试

        交流耐压测试

        二次绕组测试

        二次负荷测试

        铁心退磁

        二次绕组测试



        铁心退磁



      四、主要技术参数(见下表)

      项    目

               参    数

      工作电源

       AC220V±10% 、50Hz

      设备输出

       0~2500Vrms, 5Arms(20A峰值)
       注:0~5A为真实值,大于5A~20A为计算值

      大电流输出

       0~600A(可定制1000A)

      励磁精度

       ≤0.5%(0.2%*读数+0.3%×量程)

      二次绕组
      电阻测量

      范 围

       0.1~300Ω

      精 度

       ≤0.5%(0.2%×读数+0.3%×量程)

      二次实际
      负荷测量

      范 围

       5~1000VA

      精 度

       ≤0.5%(0.2%×读数+0.3%×量程)±0.1VA

      相位测量
      (角差)

      精 度

       4min

      分辨率

       0.1min

      比差

      精 度

       0.05%

      CT变比测量

      范 围

       ≤25000A/5A(5000A/1A)

      精 度

       ≤0.5%

      PT变比测量

      范 围

      ≤500KV

      精 度

       ≤0.5%

      工作环境

       温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤2000m

      尺寸/重量

       尺寸:410mm×260mm×340mm,主机:26kg,附件:3.4kg

      五、工作条件要求

          1、输入电压AC220V±10%、额定频率 50Hz;
             2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;
             3、参数对应的环境温度是23℃± 5℃。
