三相数字伏安相位表

  • 这真不是您需要的产品?
  • 品  牌:
  • 凯尔
  • 主要规格:
  • KEXWB-3000型
  • 用  途:
  • 专为现场测量电压、电流、功率、功率因数及频率、相位而设计的一种多功能、高精度、智能化、手持式测量仪器

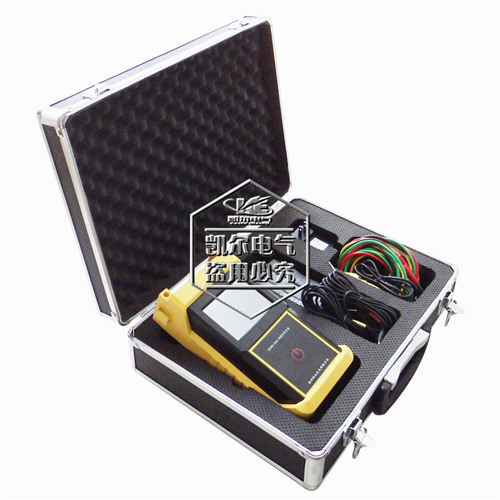

    • KEXWB-3000型 三相数字伏安相位表


      一、仪表简介

             KEXWB-3000型三相数字伏安相位表是专为现场测量电压、电流、功率、功率因数及频率、相位而设计的一种多功能、高精度、智能化、手持式测量仪器。广泛应用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、启动试验、铁路电气化、工矿企业及科研院校等部门。
             KEXWB-3000型三相数字伏安相位表软件采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算,完全图形化界面,真彩色显示分辨率320×240,触摸屏操作人机界面友好,携带方便。
      二、功能特点
             1、3.2寸TFT彩色触摸液晶屏,画面色彩丰富,触摸控制菜单灵活;
             2、同时测量三相电压和四路电流(包含零线电流);
             3、同时测量三相交流电压相角、电流相角、功角;
             4、有功功率、无功功率、视在功功率、三相功率和和功率因数测量;
             5、测量电网频率和相序;
             6、自动判别负载类型(电阻、感性、容性);
             7、六角图向量显示,可直观分析各相电压电流相位关系;
             8、可兼容单相,三相三线制,三相四线制测试方法;
             9、智能化设计,防止误操作,具有高精度、高稳定、低功耗、使用方便等优点;
           11、采用电压互感器和电流钳方式输入,机内无高压,两路输入间完全隔离,安全可靠;
           12、电流测量采用高精度电流钳,导磁材料为高级坡莫合金,在较弱磁场下有较高的磁导率
           13、测量精度和稳定性优于市场一般材质的电流钳;
           14、测试线采用电力专用电缆线,弹棒插头和鳄鱼夹均有绝缘保护;
           15、有数据存储及查询功能;HOLD按键,可以使数据静态保存;
           16、内置锂电池,功耗低,可反复充电,一次充电待机大于12h,实时显示电池电量;
           17、仪器电源开关采用高寿命的薄膜轻触按键,一键开关机。

      三、技术指标



      测量范围

      分辨率

      误 差

      电  压

       AC 0.00V~600V

      AC 0.01V

      ±(0.5%量程)

      电  流

       AC 0.0mA~20.0A

      AC 0.1mA

      ±(0.5%量程)

      相  位

       0.0°~360.0°

      0.1°

      ±1°

      频  率

       45.00Hz~65.00Hz

      分辨力:0.01Hz

      ±(1.0%量程)

      有功功率

       0.0W~12kW

      分辨力:0.1W

      ±(1.0%量程)

      无功功率

       0.0VAR~12kVAR

      0.1VAR

      ±(1.0%量程)

      视在功率

       0.0VA~12kVA

      分辨力:0.1VA

      ±(1.0%量程)

      功率因数

       -1~+1

      分辨力:0.001

      ±0.03

      检测速率

       约2秒/次

      数据存储

       99组

      数据保持

       测试中按HOLD键保持数据

      线  长

       测试线长1.5m;电流钳线长2m

      自动关机

       开机约15分钟后,仪表自动关机,以降低电池消耗

      输入阻抗

       测试电压输入阻抗为:800KΩ

      功  耗

       开启背光灯最大耗电80mA,可连续工作8小时;关闭背光 灯仪表耗电50mA电池连续工作大于12小时。

      电 源

       内置锂电池4.2V

      仪表尺寸

       196mm×92mm×54mm

      钳口尺寸

       Φ8mm      35mm×40mm

      仪表质量

       1310g(带电池)   1360g(带电池)

      注:产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
