KEJSY-B型 变频抗干扰介质损耗测试仪

一、产品简介
        KEJSY-B型变频抗干扰介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

二、主要技术指标

        1、介损和电容量测量

             准确度： Cx： ±（读数×1％+1pF）

                           tgδ：±（读数×1％+0.00040）

             抗干扰指标：变频抗干扰，在200％干扰下仍能达到上述准确度

             电容量范围：内施高压：3pF～60000pF/10kV           60pF～1.2μF/0.5kV

                                 外施高压：3pF～1.5μF/10kV                 60pF～30μF/0.5kV

             分辨率：最高0.001pF，4位有效数字

             tgδ范围：不限，分辨率0.001％，电容、电感、电阻三种试品自动识别。

             试验电流范围：10μA～5A

       内置高压：设定电压范围： 0.5～10kV

             最大输出电流：200mA

             升降压方式：连续平滑调节

             电压精度：±（1.5％×读数+10V）

             电压分辨率：1.0V

             试验频率：45～65Hz整数频率

                              49/51Hz、45/55Hz自动双变频

             频率精度：±0.01Hz

             外施高压：正接线时最大试验电流1A / 40～70Hz

             反接线时最大试验电流10kV / 1A / 40～70Hz

             CVT自激法低压输出：输出电压3～50V，输出电流3～30A

             测量时间：约30s，与测量方式有关

    2、其它指标

             输入电源：180V～270VAC，50Hz/60Hz±1％，市电或发电机供电

             计算机接口：标准RS232接口

             打印机：自带微型热敏打印机

             环境温度：-10℃～50℃

             相对湿度：<90％，不结露

选型主要技术指标简表

三、电容及介损测量主要功能特点

    1、变频抗干扰

       采用变频抗干扰技术，在200％干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
    2、高精度测量

       采用频率浮动、数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量，并且正/反接线测量的准确度和稳定性一致。

       仪器所有量程输入电阻低于2Ω，消除了测试线附加电容的影响。

       可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验。

    3、兼容性好

       自动识别50Hz/60Hz系统电源，支持发电机供电，即使频率波动大，也可正常测量。内置串联和并联两种介损测量模型，可与校验台和介损标准器完全兼容，方便仪器检定。

  4、多级安全保护，确保人身和设备安全

        高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

        低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

        接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。

        CVT：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。

        防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。

        防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

        抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

        高压电缆：为耐高压绝缘导线，可拖地使用。

   5、技术突破，功能强大

      （1）具有外接标准电容器接口，自动跟踪外接试验电源频率40Hz～70Hz，支持工频电源和串联谐振电源做大容量高电压介损试验。

      （2）具有回路接触不良放电提示功能，以方便判别接线是否可靠。

      （3）具有CVT自激法测量功能，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，并且高压连接线可以拖地。

      （4）中文图文菜单，大屏幕背光LCD显示。

      （5）配置热敏打印机，打印数据清晰快捷、无噪音。

      （6）带日历时钟，可存储100组测量数据。

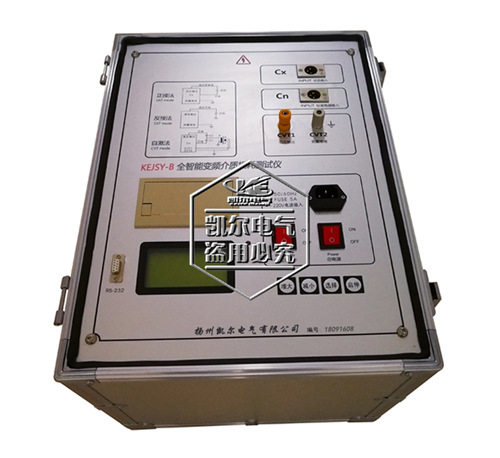

注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。
