KETCR4000 双钳数字相位伏安表
一、产品简介
KETCR4000双钳数字相位伏安表是一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
KETCR4000双钳数字相位伏安表采用超大LCD显示屏，具有白屏背光，显示一目了然，尽显精美豪华外观。采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，安全可靠。
KETCR4000双钳数字相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
二、产品特点1、在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
2、采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，安全可靠。
3、电流钳钳头细尖长，适合排线密集场所的测量。
4、测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。
5、绝缘防滑护套。
6、采用超大LCD显示屏，白屏背光，显示一目了然。高精度、高稳定、低功耗、使用方便。
三、技术规格
1．基准条件和工作条件影响量
基准条件
工作条件
备注
环境温度
23℃±1℃
-10℃～40℃
环境湿渡
40％～60％
＜85％
信号波形
正弦波
正弦波
β=0.05
信号频率
50HZ±1HZ
45HZ～65HZ
仪表工作电压
9V±0.1V
9V±1V
外电场、磁场
应避免
被测导线位置
被测导线处于钳口的近似几何中心位置
2．基准条件下基本误差及性能指标
类 别
量 程
分辨率
基本误差
电 压
20V
0.01V
±(0.5％量程)
200V
0.1V
500V
1V
电 流
200mA
0.1mA
±(0.5％量程)
2A
1mA
10A
10mA
相 位
0～360°
1°
±1°
工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°
3．一般规格(KETCR4000型）
功 能
相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试
电 源
DC9V碱性干电池（1.5V AA×6）
功 耗
开启背光灯最大约35mA,电池连续工作约40小时
关闭背光灯,仪表耗电约5mA,电池连续工作约300小时
显示模式
LCD显示，蓝屏背光功能，适合昏暗场所
LCD尺寸
70mm×62mm
LCD显示域
64mm×54mm
仪表尺寸
长宽厚：196mm×92mm×54mm
钳口尺寸
φ7.5mm×13mm
采样速率
约3次/秒
量 程
交流电压：0～20V/200V/500V
交流电流：0～200mA/2A/10A
相位：0～360°
测量相位时被测
信号的幅值范围测U1-U2相位时：30V～500V
测I1-I2相位时：10mA～10.00A
测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A
数据保持
测试中按HOLD键保持数据，“DH”符号显示
自动关机
开机约15分钟后，, , , , , 仪表自动关机，以降低电池消耗
电压检测
当电池电压低于7.8V～8V时，电池电压低符号显示，提醒更换电池；
仪表质量
1140g（带电池）
测试线长度
1.5m
电流钳线长
2m
工作温湿度
-10℃～40℃； 80％Rh以下
存放温湿度
-10℃～60℃； 70％Rh以下
输入阻抗
测试电压各档输入阻抗为：2MΩ
测U1U2相位时电压输入阻抗为：40KΩ
耐 压
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波电压历时1分钟的试验；
绝 缘
仪表线路与外壳之间、两电压输入端之间≥10MΩ
结 构
双重绝缘
随机附件

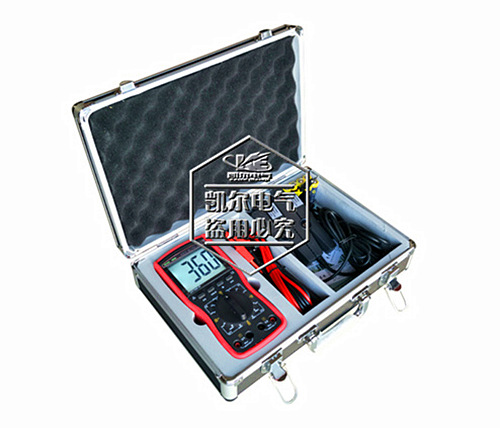

主机：1件；电流钳：2件；测试线：4条；铝箱：1件
注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。
