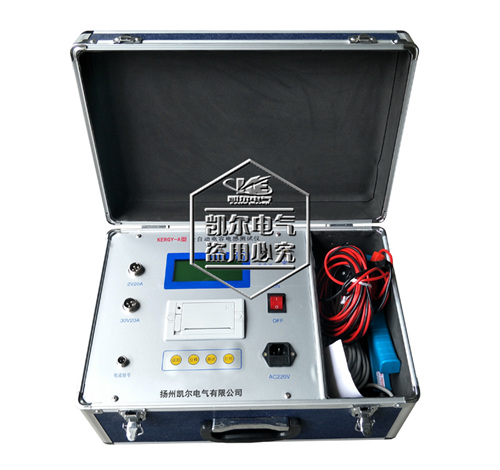

全自动电容电感测试仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 凯尔
  • 主要规格:
  • KERGY-A型
  • 用  途:
  • 全自动电容电感测试仪也是一台多功能阻抗测量仪器,能够自动识别并检测电容、电感或电阻型试品。
    • KERGY-A型 全自动电容电感测试仪(单相)


      一、全自动电容电感测试仪 概述
             电力系统使用补偿电容器组提高功率因数。无功补偿电容的工作容量大,切换频繁。为保证设备的可靠性,需要定期进行检测。传统方法是将电容汇流排拆除,然后用电容表进行测量。这种方法不仅工作量大,也容易造成电容损坏。
             KERGY-A型全自动电容电感测试仪是不拆线检测补偿电容器的专用仪器。仪器输出高达 20A试验电流,电容量可以测量到2200μF。仪器具有抗干扰能力,可以在现场强电干扰环境中使用。
             KERGY-A型全自动电容电感测试仪也是一台多功能阻抗测量仪器,能够自动识别并检测电容、电感或电阻型试品。仪器也可以单独用于电流-A检测。
             本仪器采用高精度 50mm 钳型 CT检测电流,配合数字隔离的电压检测电路,性能稳定,测量精度高。
             仪器采用背光大屏幕液晶显示器,白天夜间均能清晰观察。使用中文菜单,操作非常简单。仪器可以存储 128组测量数据,并自带嵌入式热敏打印机打印测量数据。
      二、全自动电容电感测试仪 技术指标
             2.1电容测量
                  测量范围:  0.2μF~2200μF(基本量程2μF~2200μF)
                  准 确 度:    ±(读数×1.5%+0.02μF)
                  最小分辨率:0.001μF(4位数字显示)
             2.2电感测量
                  测量范围:  0.2mH~50H(基本量程2mH~10H)
                  准 确 度:    ±(读数×2%+2个字)
                  最小分辨率:0.001mH(4位数字显示)
             2.3电阻测量
                  测量范围:  0.1Ω~12.5kΩ(基本量程0.1Ω~1000Ω)
                  准 确 度:  ±(读数×1%+2个字)
                  最小分辨率:0.001Ω(4位数字显示)
             2.4电流测量
                  测量范围: 0~200mA~2A~20A(基本量程200mA~20A)
                  准 确 度: ±(读数×1%+2个字)
             2.5供电和试验电源
                  仪器供电电源: 交流 220V±10%      50Hz
                  仪器试验电源: 交流 30V±10%/20A   50Hz
                                            交流 2V±10%/20A    50Hz
             2.6工作条件
                  环境温度:   -10℃~40℃
                  相对湿度:   ≤90%
             2.7输出方式     屏幕液晶显示屏     面板式热敏打印机
             2.8外形/重量
                  仪器体积:   380mm(长)×295mm(宽)×190mm(高)
                  仪器重量:   6.8kg(不含含测试线)
      三、全自动电容电感测试仪 工作原理



             变压器输出 30V或 2V测试电压,通过测试线连接到电容组的两个汇流排上。汇流排电压,又经过测试线引入到仪器内部的电压检测电路上。经过 A/D转换器变为数字信号后,通过隔离器件,将信号送到 CPU。待测电容 Cx的电流,经过钳型 CT取样和程控放大后,通过 A/D转换器变为数字信号,送到 CPU。 CPU将收到的数字信号进行处理,并取得电压 U和电容电流 Ic ,然后按:Cx=Ic/ωU计算电容量,ω=2πf,f为频率。

      注:产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
