KEWXH-A型 无线高压核相仪

一、无线高压核相仪 概述
      KEWXH-A型无线高压核相仪应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。

二、无线高压核相仪 安全事项
       1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作；
       2、所测试绝缘杆电压等级:≤ 500KV。
三、无线高压核相仪 技术特性
       1、屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y、、；

       2、电源：主机采用可充电电源，X 和 Y 采集器 5 节 AG13 电池；
       3、自动关机：开机后8分钟左右主机自动关机；
       4、接触被测强电场时，仪器会自动报警。
四、技术指标
       1、准确度：同相误差≤15°，不同相误差≤15°
       2、采样速率：3 次 / 秒
       3、X和Y采集器电源电压为：12.0V±1.5V（新式采集器电池改为内置式高性能电池，摒弃了老式纽扣式电池）
       4、X和Y采集器工作电流：≤4mA
       5、主机和 X、Y采集器的视距传输距离：X/Y≥150m
       6、工作环境：-35°～+50°           湿度：≤95％RH
       7、储存环境：-40°～+55°           湿度：≤95％RH
       8、本产品主机所测电压等级为：0.2KV～500KV
       9、外形尺寸：长565mm×宽290mm×高100mm
     10、仪器重量：4.1kg
五、使用方法
       1、主机检测
      （1）系统自校：
       把产品附带的专用测试线插头插入交流220V电源中，另一端的两个信号测试环分别套在采集头X和Y的采集头处，主机显示屏应显示X、Y同相，如X、Y均不显示，应将220V插头调换即可。
      （2）现场校验
       现场核相时，先将两棒放到同一相上自校。
      2、使用方法
       1. X采集器显示                        2. Y采集器显示
       3. X采集器电池电力不足          4. Y采集器电池电力不足
       5. X采集器的相位波形             6. Y采集器的相位波形
       7. 主机电源                             8. 相位差显示
       9. X的频率                            10. Y的频率
       核相定性同相或不同相，以汉字显示为准，核相时看主机各种显示：
       a、X和Y分别表示收到X和Y棒的信号。
       b、在X下方出现或在Y下方出现，则说明X棒或Y棒电池电压低。
       c、在X和Y的上方出现说明主机电压的高低。
       d、在显示屏的上方出现“无线高压核相仪”说明主机已开机。
       e、在X棒、Y棒或主机电池电压低时，必须更换电池（注：X棒和Y棒应同时更换电池）。
        f、如主机显示屏出现异常现象,则应关机再开机，主机则会自动恢复正常。
      3、采集器检测 :
       电池更换：本新式采集器为内置高性能电池（正常使用时间为4-6年），如需要更换电池，请与本公司售后客服联系；
      4、现场核相说明：
       ① 先将X和Y采集器分别挂到同一高压线路上，主机显示屏应显示X、Y同相；
       ②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相：AA′同相000°左右，AB′不同相120°左右，BB′同相000°左右，BC′不同相120°左右，CC′同相000°左右；
       ③如果要得到精确数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，以找出精确的相位角度；
       ④在核相时，如 AA′、AB′、BB′.BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30或60°的相位差。下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与①和②相同，所测结果以应为：AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或逆相序)；
       ⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相；
       ⑥在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集头放在高压电线下方1000mm～2000mm处，测量左右允许偏差300mm）；
       ⑦测相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°则说明是顺相序，该相应为“B”，如显示240°则是逆相序，该相应为“C”；
       ⑧ 验电:将其中一个采集器挂在高压电线上，如主机屏幕显示相应采集器的符号，则说明该高压线有电。相反，如主机屏幕不显示该采集器的符号，则说明该高压线无电。

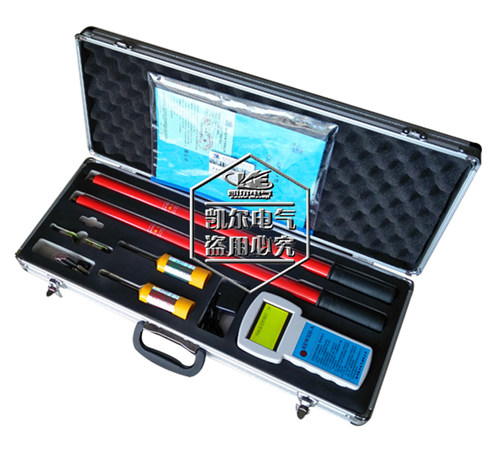

注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。
