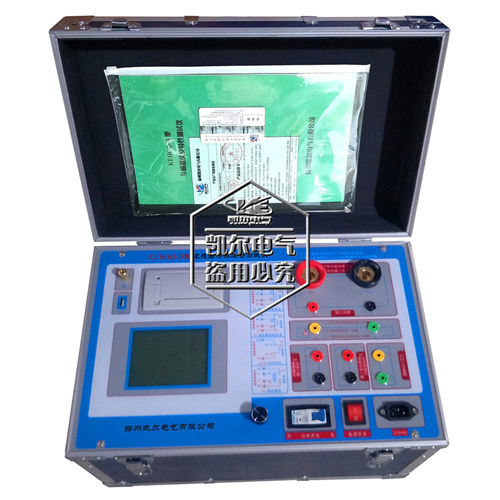

KEHGQ-C型 互感器特性综合测试仪
一、设计用途
KEHGQ-C型互感器特性综合测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二、主要特征
1、支持检测CT和PT；
2、满足 GB1207、GB1208等规程要求；
3、无需外接其它辅助设备，单机即可完成所有检测项目；
4、自带微型快速打印机、可直接现场打印测试结果；
5、操作简便，带有智能提示，使用户更易上手操作；.
6、大屏幕液晶，图形化显示接口；
7、按规程自动给出CT/PT（励磁）拐点值；
8、自动给出5％和10％误差曲线；
9、可保存3000组测试资料，掉电后不丢失；
10、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告；
11、小巧轻便≤22Kg，非常利于现场测试。
三、主要测试功能（见下表）CT
PT
■伏安特性（励磁特性）曲线
■伏安特性（励磁特性）曲线
■自动给出拐点值
■自动给出拐点值
■自动给出5％和10％的误差曲线
■变比测量
■变比测量
■极性判断
■极性判断
■交流耐压测试
■一次通流测试
■二次负荷测试
■交流耐压测试
■二次绕组测试
■二次负荷测试
■铁心退磁
■二次绕组测试
■铁心退磁
四、主要技术参数（见下表）
项 目
参 数
工作电源
AC220V±10％ 、50Hz
设备输出
0～2500Vrms， 5Arms（20A峰值）
注：0～5A为真实值，大于5A～20A为计算值
大电流输出
0～600A
励磁精度
≤0.5％（0.2％×读数+0.3％×量程）
二次绕组
电阻测量
范围
0.1～300Ω
精度
≤0.5％（0.2％×读数+0.3％×量程）
二次实际
负荷测量
范围
5～1000VA
精度
≤0.5％（0.2％×读数+0.3％×量程）±0.1VA
CT
变比测量
范围
≤25000A/5A（5000A/1A）
精度
≤0.5％
PT
变比测量
范围
≤500KV
精度
≤0.5％
工作环境
温度：－10℃～40℃，湿度：≤90％，海拔：≤2000m
尺寸、重量
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg
五、工作条件要求
1、输入电压AC220V±10％、额定频率 50Hz；
2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3、参数对应的环境温度是23℃±5℃。注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。
