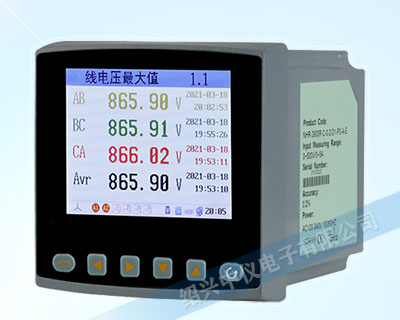

ZYW-EX390R电量无纸记录仪采用集成电路及数字采样技术，对三相电气线路中的交流电流/电压、有功功率、无功功率、视在功率、功率因数、工频周波、谐波、有功电能、无功电能、四象限电能、波峰系数及不平衡度等进行实时测量显示与在线分析。
电量无纸记录仪采用3.5英寸320*240点阵TFT高亮度彩色图形液晶显示，LED背光，画面清晰、视角宽。本机具有模拟量输出、通讯输出及累积脉冲输出功能，支持RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，Micro SD卡，支持干接点数字信号输入，功能强大，性价比高。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
技术参数
测量参数 测量范围 测量误差 分辨力 过载 测量电压 0.0～500.0V/AC ±0.2%F.S 0.1V 持续120%；瞬时2倍/30S 测量电流 0.01～5A/AC ±0.2%F.S 0.001A 持续120%；瞬时2倍/30S 有功功率 U*I*COSΦ PF=1.0；
±0.5%F.S0.1W 有功电能 99999.99 MWh 0.01KWh 无功功率 U*I*SINΦ PF=0.0；
±0.5%F.S0.1Var 无功电能 99999.99 MVarh 0.01KVarh 视在功率 U*I ±0.5%F.S 0.1VA 视在电能 99999.99 MVAh 0.01KVAh 功率因数 -1.000～1.000 ±0.05 0.001 工频周波 45～65 Hz(50～500V) ±0.05Hz 0.01Hz 谐波 2～31次 电压输入 输入范围：0.0～500.0V AC 输入阻抗：500KΩ 电流输入 输入范围：0.01～5A AC
输入阻抗：＜0.1Ω输出信号 模拟量输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）、0～10mA（负载电阻≤960Ω）
1～5V（负载电阻≥250KΩ）、0～5V(负载电阻≥250KΩ)报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载） 通讯输出：RS485/RS232通讯接口，波特率4800～38400bps可设置，采用标准MODBUS RTU通讯协议
RS485通讯距离可达1公里；RS232通讯距离可达：15米。
EtherNet通讯接口，通讯速率10M/100M自适应。累积脉冲输出：可选择总有功电能、总无功电能、总视在电能的累积脉冲输出，输出为OC门 数据备份 支持U盘和SD卡进行数据备份与转存，容量为4～32GB 接线端子 额定电流：5A，额定电压：500V 使用环境 环境温度：-10～60℃；相对湿度：≤85%RH；避免强腐蚀气体。 工作电源 AC120～240V(开关电源)，50/60Hz；DC 20～28V(开关电源)。 功耗 ≤8W 结构 标准卡入式 功能参数说明
