1 概述

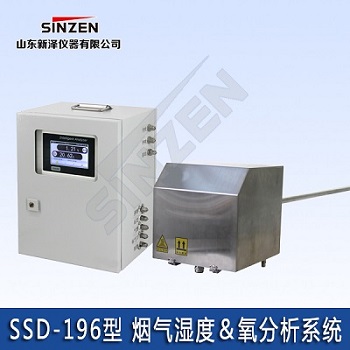

SSD-196烟气湿度＆氧分析系统采用离子流湿度传感器作为测量单元，直插式测量，将探头插入被测环境，以快速响应被测环境的湿度和氧浓度变化。分析系统具有自动反吹、自动标定功能，维护工作量小；探头具备伴热功能，解决了探头内容易形成冷凝水的问题，是高温湿度测量的理想选择。
1.2 原理
离子流湿度传感器有两个特性：第yi特性是在氧化锆两侧的电极上加上电压时，可以使氧离子移动； 第二特性是当氧离子移动时会产生电动势。离子流湿度传感器通过采集传感器的反馈信号，来控制并维持泵氧元电压，采集泵氧元维持电流流经某一特定电阻时产生的电压，得知泵电流的大小，该电流即反映了气体中的氧离子含量。
1.3 主要特性
采用5寸彩色触摸屏，显示直观，操作方便；
探头直接插入0～500℃ 500℃---700℃ 700℃--1000℃高温烟气中原位测量湿度和氧浓度；（其他厂家的的适应温度很难达到500℃以上）
不需要复杂的预处理单元，维护量小；
具备自动标定功能，可按周期自动完成标定，提高测量准确度；
具备自动反吹功能，保持探头的清洁，降低用户维护工作量，延长探头的使用寿命；
探头具有压力监测，判断样气采集是否正常；
探头采用铸铝加热器，将探头温度控制在100~180℃；
支持SD卡或U盘，可连续存储数据1年以上，方便数据拷贝和分析；
隔离的模拟信号输出，支持软件切换4-20mA/0-20mA/0-5V/0-10V模式；
同时具备RS485和RS232通讯；
具有浓度报警功能，报警值可以在满量程范围内任意设置。
1.4 应用领域
燃煤、燃油锅炉尾气排放（CEMS）；
木材、建材、造纸工业；
化工、纤维领域；
柴油发动机、船舶发动机尾气；
钢铁、水泥、电厂等行业中燃烧尾气。
1.5 技术指标
性能
传感器
双池厚膜氧化锆传感器
量程
H2O
0～40.00%
可设置
O2
0～25.00%
线性误差
H2O
±2%FS
O2
±2%FS
线性误差仅适用于通讯输出，模拟信号可能因信号采集出现额外的误差。
重复性
H2O
±1%FS
O2
±1%FS
稳定性
H2O
±1%FS/7d
O2
±1%FS/7d
响应时间
充分预热后，T90小于60s
配置
机箱
非防爆结构
显示器
5寸彩色触摸屏
数据存储器
支持SD卡或U盘
安装方式
系统：壁挂式（采用三角架）
探头：DN65-PN6法兰安装
传感器寿命
正常使用时大于2年
系统寿命
正常使用时大于5年
采样方式
弹射式
重量
系统：净重约18.6kg
探头：净重约21kg
工作条件
电源
100～240VAC，50/60Hz
系统功耗
小于280VA
被测气体环境
0～600℃
工作环境湿度
小于80%RH
存储环境
温度：-20～+60℃
湿度：小于90%RH
少尘、无烟、无水汽和无腐蚀性气体
测试环境压力
常压±5%
气体流量
通气测量时，流量1～2L/min（推荐1.5L/min）
背景气体
N2、He、Ar和其它惰性气体，不能含有Si、Pb和碳氢化合物等
输出
通讯
RS485和RS232 各一组
Modbus RTU协议
模拟信号
2组（分别对应H2O和O2）
4-20mA/ 0-20mA/ 0-5V/ 0-10V，支持软件切换
负载小于500Ω
报警
2组（H2O和O2报警输出）
继电器触点容量：24VDC，0.2A
